旋片式真空泵更多
2XZ型直联旋片式真空泵是一种抽除密封容器之中的气体的 设备,可以单独使用,还可以作为前级泵,搭配增压泵、扩散泵、分子泵来一起使用,也能够作为预抽泵,维持泵、钛泵来使用。在电真空器件制造、真空焊接、印刷、吸塑、保温瓶制造、制冷设备修理以及仪器仪表中经常配套等。主要的优势就是体积小、质量轻、操声低,因此也是实验室中使用的最多的设备之一。
在环境温度540范围内,进气口压强小于1.3×103帕的条件下,2XZ型直联旋片式真空泵也能够长期连续运作,当被抽气体的相对湿度大于90%时,需要打开气镇阀。
使用直联旋片真空泵抽气时,进气口连续敞开进行大气运转不能超过一分种。
直联旋片真空泵不适合在对金属有腐蚀、对泵油起化学反应、含有颗粒尘埃的气体、含氧过高、易爆、有毒的气体中进行作工。

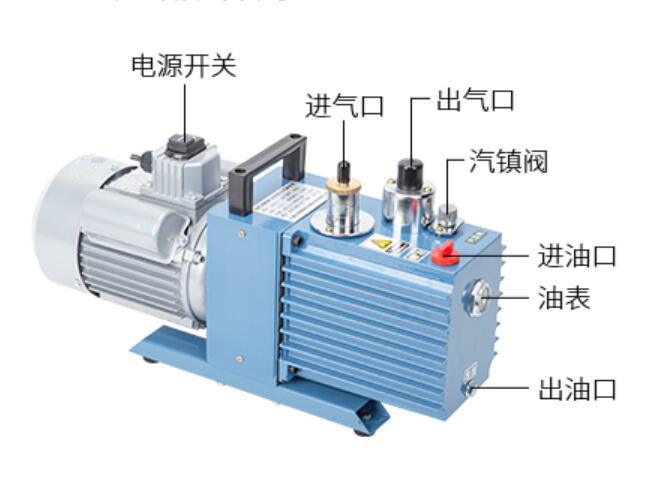

2XZ型直联旋片式真空泵是一种双级、高速、直联结构、旋片式真空泵,也可以将其称为直联旋片真空泵。转子在泵腔内的偏装,转子槽内部有旋片。带动旋片旋转作工时,旋片会紧贴腔壁,从而将进、排气口分隔开,这样进气积腔容积就会周期性地扩大、吸气,排气腔容积周期性地缩小就会压缩气体,以此来推开排气阀排气,获得真空。
直联旋片真空泵设有气镇阀,可以相对延长泵油使用时间,还能防止泵油混水。
该泵体积小、重量轻、噪声低,起动方便,并有相应的防返油的措施,没有防止油封、漏油、污染场地的措施。
2XZ型直联旋片式真空泵体积小、重量轻、噪声低、起动方便,另有防油措施。
1、直联旋片式真空泵能够单独作用,也可和作为各类高真空系统的前级泵和预抽泵组成罗茨旋片真空机组使用。
2、当进气口连续敞通大气运转时,连续作工不宜超过3分钟。
3、对于对金属有腐蚀性、对泵油有化学反应、含有颗粒尘埃的气体、气体含氧过高、爆炸性的气体的抽除不宜使用2XZ型直联旋片式真空泵。
4、泵不能作为压缩泵或输送泵使用。
5、2XZ型直联旋片式真空泵的工作环境:温度5℃-40℃范围内,相对温度不大于90%,进气口压强小于1333Pa的条件下。可以,可以长期连续作工。
6、安装2XZ型直联旋片式真空泵,需要按照电机标牌的规定接线,电机旋转方向要和支座上的箭头方向一致。
7、需要连续抽除作工的容器管道,不能使用直径小于泵的进气口的管道规格,尽量使用弯头少和比较短的管道,另外需要随时关注管道泄漏情况。
8、在启动2XZ型直联旋片式真空泵时,其油位需重点查看,主要以停泵时在油标玻璃直径的4/5高度为宜。
9、真空泵油是1号。
型号 | 抽气速度 | 极限真空(Pa) | 转速 | 工作电压 | 电机功率 | 用油量 | 外形尺寸(mm) | 总重量 | |||
(L/S) | 气镇关 | 气镇开 | (rpm) | (V) | (kw) | (L) | 长 | 宽 | 高 | (kg) | |
XZ-0.5 | 0.5 | 10 | 1400 | 220 | 0.09 | 0.18 | 225 | 110 | 220 | 7.2 | |
XZ-1 | 1 | 10 | 1400 | 220 | 0.12 | 0.25 | 275 | 110 | 220 | 7.5 | |
2XZ-0.25 | 0.25 | 6.7×10-1 | 6.5 | 1400 | 220 | 0.12 | 0.3 | 440 | 125 | 224 | 11 |
2XZ-0.5 | 0.5 | 6.7×10-2 | 1.33 | 1400 | 220 | 0.18 | 0.42 | 445 | 125 | 256 | 13 |
2XZ-1 | 1 | 6.7×10-2 | 1.33 | 1400 | 220 | 0.25 | 0.4 | 445 | 125 | 256 | 14 |
2XZ-2 | 2 | 6.7×10-2 | 1.33 | 1400 | 380/220 | 0.37 | 0.48 | 478 | 148 | 277 | 20 |
2XZ-4 | 4 | 6.7×10-2 | 1.33 | 1400 | 380/220 | 0.55 | 0.55 | 518 | 148 | 277 | 22 |
2XZ-8 | 8 | 6.7×10-2 | 1.33 | 1400 | 380 | 1.1 | 0.7 | 575 | 185 | 315 | 55 |
2XZ-15 | 15 | 6.7×10-2 | 1.33 | 1400 | 380 | 1.5 | 0.8 | 578 | 185 | 315 | 55 |
型号 | 抽气 | 极限真空(Pa) | 转速 | 工作 | 电机 | 进气口 | 用油量 | 泵油 | 外形尺寸 | 总重量(kg) | |
速度 | (rpm) | 电压 | 功率 | 直径(mm) | (L) | 温升 | |||||
(L/S) | 气镇关 | 气镇开 | (V) | (kw) | (℃) | ||||||
2XZ-0.25 | 0.25 | 6.7×10-1 | 220 | 0.12 | φ15 | 0.5 | >40 | 403×130×240 | 16/15 | ||
2XZ-0.5 | 0.5 | 6.7×10-2 | 1.33 | 1400 | 380/220 | 0.18 | φ20 | 0.6 | >40 | 447×168×260 | 17/16 |
2XZ-1 | 1 | 6.7×10-2 | 1.33 | 1400 | 380/220 | 0.25 | φ20 | 0.7 | >40 | 469×168×260 | 18/17 |
2XZ-2 | 2 | 6.7×10-2 | 1.33 | 1400 | 380/220 | 0.37 | φ20 | 1 | >50 | 514×168×282 | 22/20 |
2XZ-4 | 4 | 6.7×10-2 | 1.33 | 1400 | 380/220 | 0.55 | φ20 | 1.2 | >50 | 565×168×282 | 24/22 |
2XZ-6 | 6 | 6.7×10-2 | 1.33 | 1400 | 380 | 0.75 | KF-40 | 2 | >60 | 565×200×342 | 50/40 |
2XZ-8 | 8 | 6.7×10-2 | 1.33 | 1400 | 380 | 1.1 | KF-40 | 3 | >60 | 650×240×430 | 70/60 |
2XZ-15 | 15 | 6.7×10-2 | 1.33 | 1400 | 380 | 1.5 | KF-40 | 4 | >70 | 700×240×430 | 86/75 |
2XZ-25 | 25 | 6.7×10-2 | 1.33 | 1400 | 380 | 2.2 | KF-50 | 5 | >70 | 770×240×430 | 98/85 |
2XZ-30 | 30 | 6.7×10-2 | 1.33 | 1400 | 380 | 2.2 | KF-50 | 5.5 | >70 | 770×240×430 | 98/85 |
