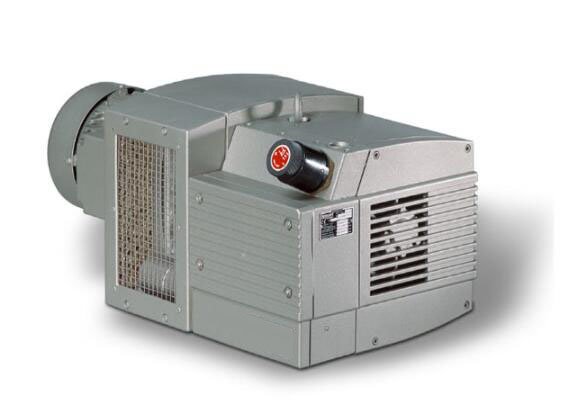

无油真空泵更多
无油旋片真空泵也称为旋片泵，是一种常见的油封式机械真空，属于泵低真空泵的一种。主要是利用真空泵油维持运动部件的密封，通过泵室容积的改变来实现抽气作工。一般工作压力范围为101325-1.33×10-2(Pa)。该泵单独使用，也能作为其他高、超高真空泵的前置泵。它是真空技术中最基本的真空获取设备之一，大多无油旋片真空泵都是中小型泵。常见的主要有两种类型：单级和双级。双级就是两个单级泵在结构上串联以获得更高的真空度。
以无油旋片真空泵的油封旋片真空泵为例，具有真空采集速度快、效率高、噪音低、维护方便等优点，在冶金、机械、军工、电子、化工、轻工、石油和医药生产及科研部门中广泛使用。
无油旋片真空泵的主要部件包括缸体、转子、叶片、端盖、电机等。在缸体中，转子由端盖的偏心孔固定，在左侧附近和缸体的腔壁紧密接触，其多个转子槽中都有叶片安装。转子转动时，叶片在离心力的作用下被甩出，沿缸体内部滑动，将缸体和转子间的空间分为多个工作室。当工作室与进气口连接时，气体就可以被吸入。转子继续旋转就会使得吸入的气体被压缩，最后排入油箱。在恒定的压差的作用下，真空泵润滑油就能进入压缩腔室。润滑油会和泵输送的气体一起排放到油箱中，在重力、油过滤器、排气过滤器的作用下，油和气体就会被分离，润滑油能够回落到油箱的底部，工作室开始油循环再次被进入，无油气体会通过排气过滤器排放到大气中，已达到连续抽气的目的。排出的气体通过空气通道能够转移到低真空级，被排放到大气中之前，就会被低真空级抽出并压缩，形成双级旋片真空泵。总压缩比由两个阶段承担，以增加最终真空度。
WX无油旋片真空泵可具体应用于下列各项工作中：
1、自动包装线上的真空吸拉列开装、装料。
2、真空吸送印刷机械纸张。
3、真空灌装各种液体注入瓶内。
4、真空吸塑成形各种塑料制品。
5、在真空状态下对物体表面进行气密性试验。
6、真空吸送粘帖纸箱及瓶类物品的标签。
7、在真空吸引固定下照相制版。
8、利用压力差引导真空状态下的气体分析。
9、配套各种医药机械自动线上使用。
10、真空吸盘夹具：加工上的非磁性零件夹的使用配件。
11、在真空状态下的各种容器的检漏试验。
12、食品加工机械上的应用。
13、用于中西药厂真空蒸馏干燥。
14、医院手术室的真空吸引。
15、在院校、研究所、厂矿实验室进行气体分析，理化实验。
16、与各种医疗仪器的配套使用等。
1、WX无油旋片真空泵没有油蒸汽，使用时，工作环境和被处理的产品也不会被油污染，是一种能在无油蒸汽的工业中使用的理想真空设备。
2、不需要油润滑，不用经常性的维护和保养，不用担心缺少真空油，导致维修出现诸多不便和烦恼。
3、电机直连，结构紧凑、重量轻、比其它类型泵的外型尺寸小。
4、应用多叶片高速转动，能避免吸气、排气中的脉冲波动。
5、可以在敞开大气的条件下连续运转。
| 参数/型号 | WX-0.5 | WX-1 | WX-2 | WX-4 | WX-8 |
| 抽气速率(L/s) | 0.5 | 1 | 2 | 4 | 8 |
| 极限压力（MPa） | ≤7.5×10-2 | ≤7.5×10-2 | ≤7.5×10-2 | ≤7.5×10-2 | ≤7.5×10-2 |
| 转速（r/min) | 1400 | 1400 | 1400 | 1400 | 1400 |
| 电机功率（kw) | 0.12 | 0.25 | 0.37 | 0.55 | 0.75 |
| 电源电压（V) | 220 | 220/380 | 220/380 | 380 | 380 |
| 进气口口径（mm） | 12 | 12 | 12 | 30 | 30 |
| 外形尺寸（mm) | 240×120×210 | 320×160×240 | 440×160×240 | 510×190×330 | 540×190×330 |
| 毛重/净重（Kg） | 11/10 | 14/13 | 16/15 | 28/23 | 36/30 |
