4DSB系列电动试压泵的主要特点是“三化"程度高、使用寿命长、性能稳定和移动灵活,是一种专业供各类压力容器、管道、阀门、蒸汽锅炉等做试压实验,从实验室中获得高压液体的设备。4DSB系列电动试压泵的各项指标完全符合JB/T9089-1999试压泵的规定。
4DSB系列电动试压泵中的代表系列4DSB-30/40电动试压泵,也可简称为试压泵,它是在原有试压泵基础上,将其设计进行了改进而制成的。无论是在结构、原理、技术性能方面,较国内的同类产品都有明显的改进,主要的特点是结构紧凑、造型美观、体积小巧、重量轻便、移动便捷、流量大、试压稳定、效率高、操作方便等。
4DSB系列电动试压泵主要是以水、液压油为介质,可以对各种压力容器、管道、阀门、锅炉等进行压力试验。在石油、煤炭、化工、建筑、水暖、冶炼、船舶等行业,也作为液压源来提供需要的压力。

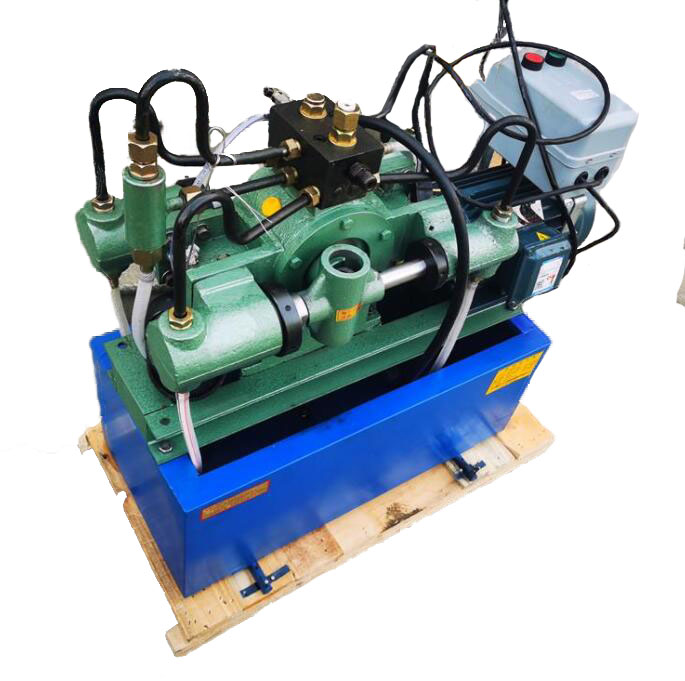

常见的4DSB系列电动试压泵为卧式四柱塞式泵,主要的构件包括水箱、机座、电动机、减速箱、高低压水缸、集水块、高低压联通器、存气筒(蓄能器)、压力表等。内部安装的高压溢流阀在一定程度上可以确保作工安全,可以根据被测容器的需求进行相应的调整,当测试压力超过被测件的额定值时,溢流阀可以自动打开,从而避免意外发生。
4DSB系列电动试压泵内部有高低联通装置。当压力超过2MPA时,高压溢流可以自动打开联通器,内部的低压溢流阀能够自动卸荷,只有高压缸作工。高低压联通装置都是在出厂前已调试好的,严禁用户私自进行调整。
4DSB系列电动试压泵由电机经过绕性联轴器,传动蜗扦和蜗轮由互成180度的偏心蜗轮轴传动滑块、滑块体动作来带动四柱塞作直线往复运动。 当4DSB系列电动试压泵接通电源启动后,四柱塞中的一纽高低柱塞就会作吸入式动作,液压介质经过滤网、吸水管、吸水阀会进入液压腔内,压出行程时,就会关闭吸水阀,这时液压介质就能汇集到向外输出型的腔内;开关关闭后,就会向被测容器输液增压,从而达到测试的目的。测试压力可以由高压溢流阀来调节达到,在逆时针时打开开关卸荷,测试就结束了。
1、4DSB系列电动试压泵的减速箱和滑块体内在注入润滑以及水箱中的介质后必须保持清洁,不允能够夹有其他的污物和杂质。
2、首次使用减速箱,润滑油工满50小时后需要进行更换,往后每工作500小时就需要更换一次。
3、为了保持内部的良好润滑条件,需要注意减速箱油标位置以及记得在滑块箱内加油。
4、如果长时间不使用试压泵,需要将介质排干净,并在泵的外表加工表而均涂防锈油或工业用凡士林。
5、当4DSB系列电动试压泵的内腔使用防锈液灌抽一次,需要拆开安全阀组,将其擦干净后再涂上机油来重新装好。
型号 |
工作压力 Mpa |
高压流量 L/H |
低压流量 L/H |
电压 V |
电机功率 KW |
重量 KG |
外形尺寸 CM |
4DSB-2.5 | 2.5 | 340 | 760 | 380 | 1.5 | 120 | 84×47×90 |
4DSB-4.0 | 4.0 | 190 | 610 | 380 | 1.5 | 120 | 84×47×90 |
4DSB-6.3 | 6.3 | 140 | 557 | 380 | 1.5 | 120 | 84×47×90 |
4DSB-10 | 10 | 90 | 507 | 380 | 1.5 | 120 | 84×47×90 |
4DSB-16 | 16 | 57 | 474 | 380 | 1.5 | 120 | 84×47×90 |
4DSB-25 | 25 | 32 | 449 | 380 | 1.5 | 120 | 84×47×90 |
4DSB-40 | 40 | 40 | 450 | 380 | 1.5 | 140 | 88×52×100 |
4DSB-60 | 60 | 31 | 440 | 380 | 1.5 | 140 | 88×52×100 |
4DSB-80 | 80 | 20 | 432 | 380 | 1.5 | 140 | 88×52×100 |
4DSB-100 | 100 | 20 | 432 | 380 | 1.5 | 140 | 88×52×100 |
型号 |
工作压力 Mpa |
高压流量 L/H |
低压流量 L/H |
电压 V |
电机功率 KW |
重量 KG |
外形尺寸 CM |
DSB-2.5 | 2.5 | 108 | 480 | 380 | 0.75 | 51 | 60×40×86 |
DSB-4.0 | 4.0 | 108 | 480 | 380 | 0.75 | 51 | 60×40×86 |
DSB-6.3 | 6.3 | 108 | 480 | 380 | 0.75 | 51 | 60×40×86 |
DSB-10 | 10 | 108 | 480 | 380 | 0.75 | 51 | 60×40×86 |
DSB-16 | 16 | 108 | 480 | 380 | 1.1 | 77 | 66×44×96 |
DSB-25 | 25 | 90 | 480 | 380 | 1.5 | 77 | 66×44×96 |
DSB-40 | 40 | 90 | 480 | 380 | 1.5 | 77 | 66×44×96 |
