气动隔膜泵更多
QBY铸铁气动隔膜泵是我国最新的输送机。空气压缩机压缩空气作为动力源,具有颗粒的液体具有高粘度、易挥发性、易燃性和性的液体。
1、QBY铸铁气动隔膜泵不需要充水抽吸高达7m扬程达50m出口压力≥6kgf/cm2..
2、流动宽敞性能允许最大颗粒直径达到10毫米。抽泥杂质时,泵的磨损很小。
3、扬程流量可通过气阀开度实现无级调节(气压调节在1~7kgf/cm2之间)..
4、没有旋转部件,没有轴封隔膜,介质与泵的运动部件完全分离,输送的介质不会泄漏。因此,在泵送有毒且易于使用或腐蚀媒体时,不会造成环境污染和危害人身安全。
5、在的地方使用电力是安全可靠的。
6、可以在媒体中浸泡。
7、即使发生事故,也只需简单地将铸铁气动隔膜泵打开和关闭气体阀门,即使没有介质工作或突然关闭。当负载恢复正常时,泵不会损坏,并且当负载恢复正常时自动启动。
8、结构简单,易损部件小,泵结构简单,安装维护方便,泵输送介质不与配气阀耦合等运动部件接触。与其他类型的泵不同,由于转子活塞齿轮叶片的磨损,性能逐渐下降。
9、可以运输更粘稠的液体(粘度小于10,000cm)。
10、即使空转对泵没有影响,10也不需要润滑,这是泵的一个主要特点。

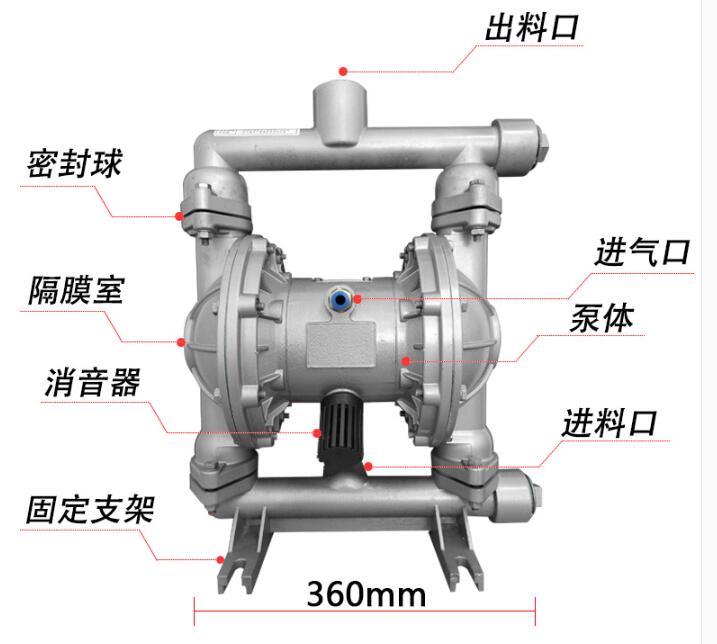

在铸铁气动隔膜泵的两个对称工作腔中,每个都配备了一个弹性隔膜6杆,将两个隔膜组合成一个压缩空气,从泵的进气接头1到输气阀3。促进两个工作腔中的隔膜,以驱动连接的两个隔膜同步运动。同时,另一个工作腔中的气体从隔膜后面排出。一旦你到达旅行结束。配气机构自动将压缩空气引入另一个工作腔,以促进隔膜向相反方向移动,从而形成两个隔膜的同步往复运动。每个工作室都有两个单向球阀4隔膜往复运动,导致工作腔内容积的变化,迫使两个单向球阀交替打开和关闭。从而连续吸收和排出液体。
1.出口压力为≥6kgf/cm,出口压力为≥6kgf/cm。
2.流动宽敞性能允许ZUI大颗粒直径高达10毫米。抽泥杂质时,泵的磨损很小。
3.扬程流量可通过气阀开度实现无级调节(气压调节在1≤7kgf/cm2之间)。
4.没有旋转部件,没有轴封隔膜,介质与泵的运动部件完全分离,输送的介质不会泄漏。因此,有毒的、易于使用或腐蚀的介质不会造成环境污染和人身安全的危害。
5.在的地方使用电力是安全可靠的。
6.可以在媒体中浸泡;
7.即使发生事故,也只需简单地打开和关闭气体阀门,即使没有介质工作或突然关闭。当负载恢复正常时,泵不会损坏,并且当负载恢复正常时,泵将自动停止并自动启动。
8.铸铁气动隔膜泵结构简单,安装维护方便,泵输送介质不接触配气阀联杆等运动部件..与其他类型的泵不同,由于转子活塞齿轮叶片的磨损,性能逐渐下降。
9.可以运输更粘稠的液体(粘度小于10,000cm);
10. 即使空转对泵没有影响,10也不需要润滑,这是泵的一个主要特点。
1.使用温度≤80℃
2.洁净的压缩空气,进气压力≤7bar
3.最大通过颗粒2.5mm
1、吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
2、吸油漆、树胶、颜料。
3、粘合剂和胶水、全部种类可用泵吸取。
4、各种瓦、瓷、砖器及陶器釉浆。
5、油井钻好后,用泵吸沉积物及灌浆。
6、泵吸各种乳剂和填料。
7、吸各种污水。
8、用泵为油轮,驳船清仓吸取仓内污水。
9、啤酒花及发酵粉稀浆、糖浆、糖密。
10、吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11、各种橡胶浆。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、各种剧毒、易燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体。
15、各种高温液体zui高可耐150℃。
16、作为各种固液体分离设备的前级送压装置。

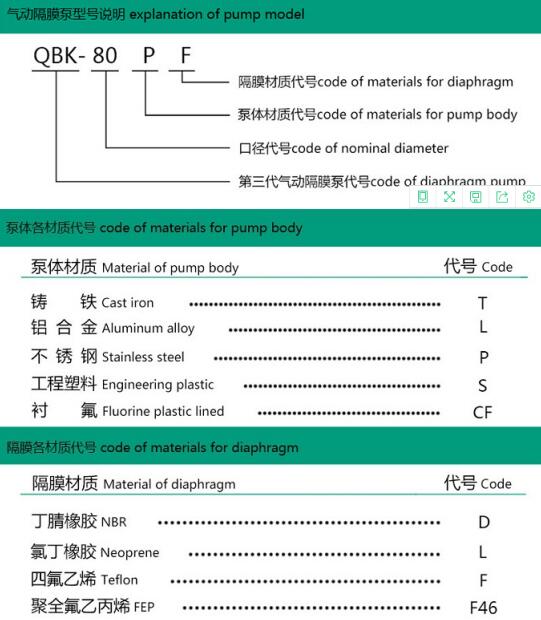

1.铸铁铝合金隔膜泵原膜球座为丁青橡胶。铸铁气动隔膜泵的原膜是在丁青橡胶隔膜的基础上增加F46隔膜球座。
2.隔膜材料的使用:
丁青橡胶材料:耐汽油油和中弱腐蚀液.
氯丁橡胶:耐各种酸性和碱性液体。
聚四氟乙烯(聚四氟乙烯)、四六乙烯(F46)、耐强酸性强碱(PH)和各种有机溶剂(PH)。
3.根据传输介质选择不同材料的隔膜球座
QBY-25TD/QBK-25TD铸铁气动隔膜泵包装列表:泵(1)气源接口(1)消声器(1)说明书(1)。合格的泵铭牌;外包装:木箱包装。
型号 | A | B | C | D | H | H1 | H2 | 进气口外径 | 重量(kg) |
QBY-10 | 140 | 180 | 150 | 225 | 18 | 200 | 8 | 7 | |
QBY-15 | 140 | 180 | 150 | 225 | 18 | 200 | 8 | 7 | |
QBY-25 | 220 | 170 | 365 | 200 | 480 | 45 | 460 | 10 | 20 |
QBY-40 | 220 | 170 | 365 | 250 | 480 | 45 | 460 | 10 | 24 |
QBY-50 | 340 | 230 | 570 | 340 | 740 | 80 | 700 | 14 | 50 |
QBY-65 | 340 | 230 | 570 | 340 | 740 | 80 | 700 | 14 | 56 |
QBY-80 | 360 | 240 | 600 | 450 | 900 | 105 | 860 | 16 | 70 |
QBY-100 | 360 | 240 | 600 | 450 | 930 | 105 | 860 | 16 |
78 |
1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
2、泵吸油漆、树胶、颜料。
3、粘合剂和胶水、全部种类可用泵吸取。
4、各种瓦、瓷、砖器及陶器釉浆。
5、油井钻好后,用泵吸沉积物及灌浆。
6、泵吸各种乳剂和填料。
7、泵吸各种污水。
8、用泵为油轮,驳船清仓吸取仓内污水。
9、啤酒花及发酵粉稀浆、糖浆、糖密。
10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11、各种橡胶浆。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、各种剧毒、易燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体。
15、各种高温液体最高可耐150℃。
16、铸铁气动隔膜泵作为各种固液体分离设备的前级送压装置。
型号 | 流量 (m3/h) | 扬程 (m) | 吸程 (m) |
最大允许颗粒直粒 (mm) |
最大供气压力 kgf/cm2 |
材 料 |
流体铸铁 | ||||||
QBY-10 | 0.8 | 50 | 1 | 1 | 4-7 | ★ |
QBY-15 | 1 | 50 | 1 | 1 | 4-7 | ★ |
QBY-20 | 1.8 | 50 | 5 | 2.5 | 2-7 | ★ |
QBY-25 | 2.4 | 50 | 5 | 2.5 | 2-7 | ★ |
QBY-40 | 8 | 50 | 5 | 4.5 | 2-7 | ★ |
QBY-50 | 18 | 50 | 5 | 8 | 2-7 | ★ |
QBY-65 | 24 | 50 | 5 | 8 | 2-7 | ★ |
QBF-80 | 27 | 50 | 5 | 10 | 2-7 | ★ |
QBY-100 | 40 | 50 | 5 | 10 | 2-7 |
★ |
型号 | A | B | C | D | H | H1 | H2 | 进气口外径 | 重量(kg) |
QBY-10 | 140 | 180 | 150 | 225 | 18 | 200 | 8 | 7 | |
QBY-15 | 140 | 180 | 150 | 225 | 18 | 200 | 8 | 7 | |
QBY-25 | 220 | 170 | 365 | 200 | 480 | 45 | 460 | 10 | 20 |
QBY-40 | 220 | 170 | 365 | 250 | 480 | 45 | 460 | 10 | 24 |
QBY-50 | 340 | 230 | 570 | 340 | 740 | 80 | 700 | 14 | 50 |
QBY-65 | 340 | 230 | 570 | 340 | 740 | 80 | 700 | 14 | 56 |
QBY-80 | 360 | 240 | 600 | 450 | 900 | 105 | 860 | 16 | 70 |
QBY-100 | 360 | 240 | 600 | 450 | 930 | 105 | 860 | 16 |
78 |
隔膜品种 | 丁睛橡胶 | 氯丁橡胶 | 氟橡胶 | 聚四氟乙烯 |
介质种类 | ||||
发烟硝酸 | × | × | △ | △ |
浓硝酸 | × | × | △ | △ |
浓硫酸 | × | × | ○ | △ |
浓盐酸 | × | △ | △ | △ |
浓磷酸 | × | △ | △ | △ |
浓醋酸 | × | × | × | △ |
浓氢氧化钠 | ○ | ○ | △ | △ |
无水氨 | △ | △ | △ | △ |
稀硝酸 | × | × | ○ | △ |
稀硫酸 | △ | △ | △ | △ |
稀盐酸 | × | ○ | △ | △ |
稀磷酸 | × | × | △ | △ |
稀氢氧化钠 | ○ | ○ | △ | △ |
氨水 | △ | △ | × | |
苯 | × | × | ○ | ○ |
汽油 | ○ | ○ | ○ | ○ |
石油 | △ | × | ○ | ○ |
四氯化碳 | ○ | ○ | ○ | |
二硫化碳 | ○ | × | ○ | |
乙醇 | ○ | ○ | ○ | ○ |
丙铜 | × | △ | × | ○ |
甲酚 | × | △ | △ | ○ |
乙醛 | × | × | △ | ○ |
乙苯 | × | × | △ | ○ |
丙烯晴 | △ | △ | × | ○ |
丁醇 | ○ | ○ | ○ | ○ |
丁二烯 | ○ | × | △ | ○ |
苯乙烯 | × | × | △ | ○ |
醋烯乙酯 | × | × | × | ○ |
醚 | × | × | × |
