直轴式轴向柱塞泵

更新日期2020年09月29日 11:09:34

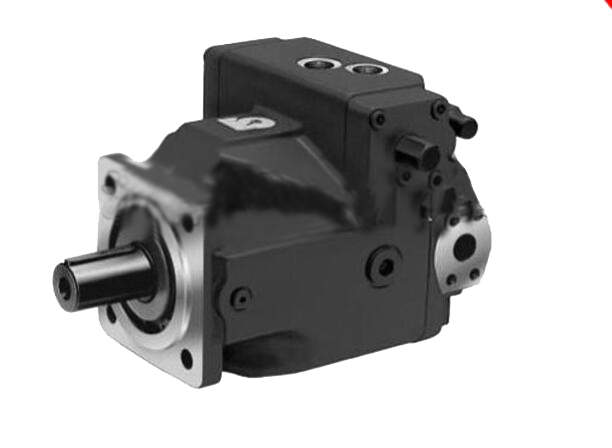

型号直轴式轴向柱塞泵

直轴式轴向柱塞泵是一种传动轴了柱塞泵的设备，其传动轴线和缸体轴线重合，作工时主要依靠斜盘和弹簧来使柱塞和缸体做往复运动的轴向柱塞泵，因为其依靠斜盘作工，因此又被称

销售电话187-1797-6220

立即询价在线客服

产品详情

直轴式轴向柱塞泵是一种传动轴了柱塞泵的设备，其传动轴线和缸体轴线重合，作工时主要依靠斜盘和弹簧来使柱塞和缸体做往复运动的轴向柱塞泵，因为其依靠斜盘作工，因此又被称为斜盘式轴向柱塞泵。一般在内部都设有柱塞回程机构，可以在吸油过程中将柱塞从腔中提伸而出，完成吸油工作，这样可以相对的保证内部的顺滑和斜盘之间的良好贴合。

直轴式轴向柱塞泵的主要配件包括泵轴、斜盘、柱塞、缸体和配油盘，直轴式轴向柱塞泵采用通轴式驱动，在泵轴上安装了斜盘、缸体以及配油盘，缸体肥圆周有奇数个和泵轴平行的柱塞孔，柱塞孔是用来装可以滑动的柱塞，柱塞的左端面和斜盘右端面紧贴，配油盘紧贴缸体的右端面，在配油盘上开还设有了腰形的吸油窗以及排油窗，并在吸油窗和排油窗之间的区域开设了减震孔，一般来说斜盘倾角a的范围为0～16°，柱塞运作的行程c为0～15mm。

工作原理：

直轴式轴向柱塞泵主要5个零部件包括斜盘、柱塞、缸体、配油盘以及传动轴，若干(7～9个)轴向排列的柱塞孔在直轴式轴向柱塞泵的缸体上沿圆周均匀分布，柱寨可以在由缸孔和柱塞孔构成密封工作腔中灵活滑动作工。

将斜盘和配油盘固定，传动轴可以带动缸体和柱塞一起转动，在低压油(由辅助油泵供油)或靠机械装置的作用下可以使柱塞紧压在斜盘上。

斜盘和缸体的中心线有一个倾斜的角度，当传动轴转动时，在其自下而上回转的半周范围内，柱塞就会渐渐向外伸出，这时候密封工作腔的容积就会增大，从而产生真空，这时就可以从配油盘的窗口将油液吸入;这时斜盘推着柱塞逐渐向里缩，工作腔的容积就会缩小，配油盘的配油窗口就会将油液压出。直轴式轴向柱塞泵的缸体旋转一周，每个柱塞就会完成往复运动一次，也就是一次吸油和压油动作。
