如何选真空泵抽水泵进口管道空气

如何选真空泵,真空泵水泵

  应用真空泵抽水泵进口管道的空气该方式在各种防洪抢险救灾开关电源混凝土泵车中选用比较广泛，它的关键优势便是使其水泵吸水時间减少，能确保自吸式水泵的自吸式特性。zui早应用的真空泵商品是2XZ旋内置式真空泵。现阶段应用得较为普遍的商品是中小型水环真空泵商品。

 真空泵是依据水泵和进水口道所必须的抽供气量和必须的zui大真空值来挑选的。

 真空泵水泵的呼吸量与造成真空泵所必须的時间和进水口道及水泵内空气的容积有关系。

真空泵抽供气量的公式计算以下

   Qv=K（WP ws）Ha／T（Ha- Hss）

式中Qv表明真空泵水泵的排量（ m3／h）；

   Wp表明水泵泵体内空气容积（m3），等同于水泵吸水口规格总面积乘于吸水口到出水出水截止阀间的间距；

   Ws表明从进蓄水池zui低水位线起算的进水口的总容积（m3），依据吸水管直徑和长短测算，一般可查询表8-2求取；

   Ha标准大气压力相对的水流高宽比，也就是大气压力标准大气压一般为10.33m；

  Hss表明自吸水泵的安裝高宽比（m）；

   T表明真空泵水泵引水渠時间（h），一般应低于5min，消防安全水泵或是防洪抢险救灾开关电源混凝土泵车用泵不可超出3min；

   K表明漏汽指数，一般取1.05~ I.10。

表8-2自来水管直徑与空气容积的关联

  H｀ss也表明吸水池zui低水位线到水泵zui高些的安全距离（m）。

 在抽真空全过程中，泵内真空泵值是慢慢增加的，而伴随着真空泵值增加抽供气量是降低的，因此 以zui大真空泵值选泵，选定泵是稍大的也是偏安全性的，具体运作中可减少抽真空時间。

 依据Qv和Hmax查指南选真空泵型号规格及配套设施电机。

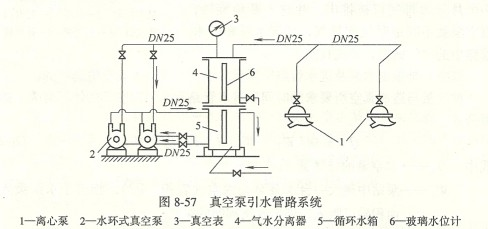

 防洪抢险救灾开关电源混凝土泵车真空泵水泵的管道布局，如图所示8-57所显示。图上气水分离器的功效是为了更好地防止泵中的水和残渣进到真空泵内，危害真空泵水泵的一切正常工作中。针对运输冷水的污水处理厂电能够无需气水分离器。水环式真空泵在运作时，应该有小量的流水不断循环系统，以维持一定容积的水环立即带去因为离心叶轮转动而造成的发热量，防止真空泵因升温过高而毁坏，因此，在管道上安置了循环系统储水箱。可是，真空泵运作时，吸进的水流量不适合太多，不然将危害其容积高效率，降低排量。

真空电磁阀路直徑，依据泵尺寸，选用直徑为d=25~ 50毫米。污水处理厂内真空泵一般 设定两部，一台工作中一台预留。两部真空泵水泵可同用一个气水分离器。
