水环式真空泵的安装常见问题及安装图

水环真空泵安装常见问题,水环真空泵安装图

  1、水环真空泵安装的起吊

    一般．真空泵的包装箱上均标着真空泵的运送、起吊方位。起吊有包装箱的真空泵时。应当依照包装箱上的标志方位婚纱摄影套餐不锈钢丝绳。起吊时不可使包装箱的底端或侧边受冲击性或强烈震动，包裝箱不可过多歪斜。

    起吊带电机和一同基座的真空泵时，要留意仅有汽车底盘上的张口和吊柄才能够用于吊运整个机械，不可以将绳子连到电动机或泵上去吊运整个机械。与此同时要留意吊运机器设备的吊运工作能力。

    起吊真空泵的水泵叶轮时要留意：

    ①起重机械的吊运工作能力最少要与水泵叶轮的净重相一致；

②挑选适度的吊运点(比如可挑选带座轴承，但不可以挑选轴）；

 ③为吊运稳定，吊装工具的置放一定要恰当，而且吊装工具的长短要充足长；

    ④要留意吊具备沒有毁坏的配件，以确保吊运的安全性；

    ⑤在镀锌钢丝绳与泵壳触碰的位置应垫高软物安全防护，以防毁坏真空泵的外型或导致镀锌钢丝绳断开。

    2．水环真空泵安装前的查验

    真空泵在在出厂前早已过检测和实验。安装前最先应对比货运单检查设备的型号规格、主要参数是不是恰当，零部件是不是齐备完好无损，任意带上的技术文档及品质证实是不是齐备。核查准确无误后．应详尽阅读文章相关技术文档，尤其是真空泵安装使用手册的相关內容．把握相关的技术标准和实际操作要点．随后再开展真空泵的安装，切勿盲目跟风实际操作。

    3．水环真空泵的安装

    为确保真空泵处在优良的运行状态，务必恰当开展真空泵的安装。

    (1)真空泵发电机组应选用二次灌浆法开展安装，依照真空泵及电动机的安装规格，将真空泵立即安装在基本上。安装后，发电机组的轴线应与基本轴线保持一致；发电机组的管理中心设计标高与设计方案值的误差应不超±3 mm“；发电机组的平整度竖向禁止超过0．15／1000。

    针对选用连轴器立即传动系统的真空泵发电机组，发电机组的平行度一般靠联轴器找正来确保。连轴器的找正方式为：用刻度尺(刀口尺、塞尺)平行面于枢轴线，以刀口尺找正连轴器的内孔，查验相互之间90°的四个部位，其zui大偏差应不超0.1 mm；还可以选用磁性内径百分表相互配合千分尺找正连轴器。将磁性内径百分表固定在一边连轴器内孔上并打闸，将磁性内径百分表测头放到正对面连轴器的内孔上，收看内径百分表的颤动不可超过0.15 mm。连轴器的空隙用千分尺精确测量，两连轴器间应维持匀称的径向空隙，空隙的zui大偏差应不超0.1 mm。

    针对选用皮带盘传动系统的真空泵发电机组，应维持泵轴与电动机轴的平面度，一般以皮带盘开展找正。皮带盘管理中心距较小的真空泵发电机组，可以用刻度尺靠平皮带盘内孔来找正。皮带盘管理中心距很大的真空泵发电机组．可以用吊线靠乎皮带盘内孔来找正。

    (2)真空泵与电机应安装在坚固的基本上，不可添垫硫化橡胶等海绵垫，以承担真空泵的所有净重并清除震动，地脚螺丝应匀称扭紧。用混凝土灌溉真空泵座及地脚螺丝孔，混凝土凝固后，再检查一下平整度。

    (3)真空泵进、进风口管道和闸阀的净重不适合由真空泵担负，分剐考虑到其支撑点。

    (4)真空泵管道闸阀及冷却循环水管道，插口要严实，不漏汽，不渗水。

    (5)传动系统构件规定工作中灵便靠谱，服务器旋转灵便轻巧，安全性保护罩规定齐备、坚固。

    (6)规定汽油泵运作一切正常，润滑脂充裕，油道通畅不渗油。

    (7)标准件调节：全部紧同件用扳子扭紧。

    (8)安装结束，全部管道尤其是吸进侧管道务必彻底消除整洁，避免 焊疤、污垢、锈迹这类的物件进到泵内。

    (9)清除真空泵发电机组上置放的专用工具及脏物，防止运作中产生安全事故。

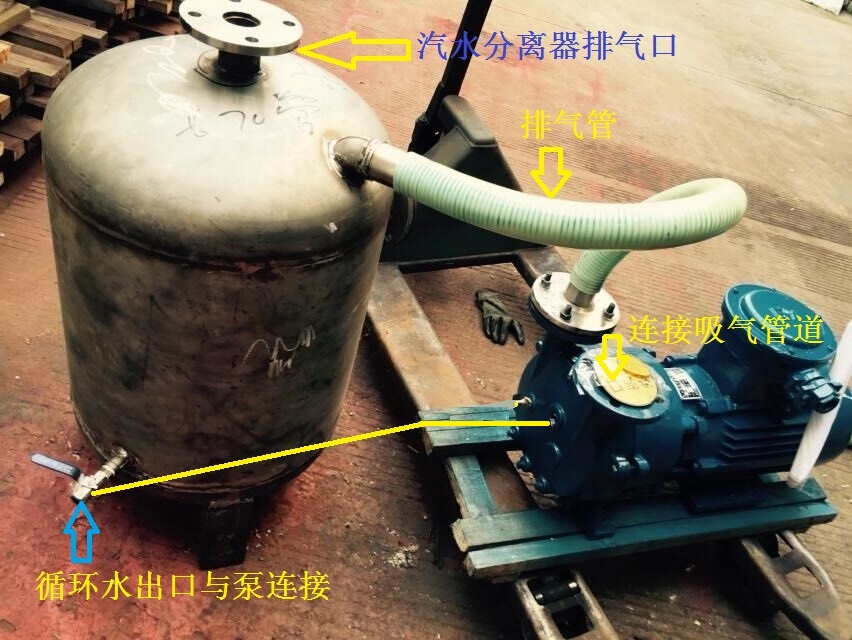

4、水环真空泵安装图以下

（1）SK水环真空泵安装图

想掌握SK水环真空泵材料能够查询：SK水环式真空泵

（2）SKA水环真空泵安装图

假如吸脂的真空泵里边带有腐蚀的汽体提议采用2BV水环式真空泵

强烈推荐技术性文章内容：水环式真空泵原理

水环式真空泵和罗次真空泵还能构成罗次水环真空泵发电机组商品，使其真空值高些。

其他真空泵商品能够到真空泵型号规格文件目录掌握
