齿轮油泵困油现象造成的缘故及解决办法

齿轮油泵困油现象,齿轮油泵困油现象的缘故,齿轮油泵困油现象的解决办法

一、齿轮油泵困油现象的缘故

   在封闭式状况下，更改液压油所占室内空间的容量而造成工作压力大幅度转变的现象，称之为齿轮油泵困油现象。绝大部分机油泵都是有困油现象，诱因各不相同，水平亦有不一样，但齿轮泵的困油现象特别是在让人关心。

    为了更好地确保齿轮泵的传动齿轮稳定地旋转、吸排油腔严苛密封性及其持续且匀称地提供的油，务必使齿轮啮合的重合指数￡>1(一般取1.05～1.15)，即规定在某一段齿合网上与此同时齿合的传动齿轮应超过一对(俩对)。因而，在前一对传动齿轮松掉齿合以前，后一对传动齿轮就已逐渐进到齿合。那样，在俩对与此同时齿合的传动齿轮与两边板中间就产生了与吸排油腔均不互通的闭死室内空间的容量，即困油容量。伴随着传动齿轮的旋转，闭死室内空间容量的尺寸会周期性地转变，产生困油现象，这也就是齿轮油泵困油现象的缘故。

齿轮油泵工作中电路原理图：

齿轮泵困油现象电路原理图：

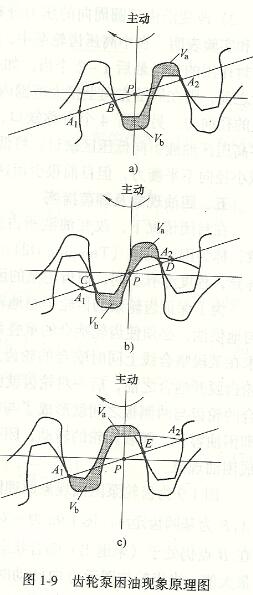

    图1-9为齿轮泵困油现象电路原理图。A1A2且2为齿合线长短，BA2=CD=A1E为基圆齿距Pb。图1-9a为一对传动齿轮在A2逐渐进到齿合，前一对传动齿轮在B点仍处在(未撤出)齿合情况，产生的困油容量V=VaVb，并为zui最大值。当传动齿轮按图例方位旋转时，V慢慢减少(Va缩小，Vb增大)；当传动齿轮转至齿合点c和D与连接点P对称性时，V为zui小值(图1—9b，Va=Vb)；当今一对传动齿轮将要摆脱齿合时，V做到zui最大值(图1—9c，Va>vb)。

    图1—10为V、Va和Vb转变平面图，图上A2、D、E与图1—9相对性应，ι=A1A2为齿合线长短，pd为基圆齿距。

    因为液压油的流体密度不大，当困油容量由变化很大钟头，困油室内空间内的液压油遭受挤压成型，液压油工作压力大幅度上升，会大大的超出泵的压力。与此同时，困油室内空间内的液压油会从一切可泄露的间隙中强制挤压，造成冲击性和输出功率损害，并使液压油发烫，造成噪音和震动。而当困油容量由小增大时，其间会产生真空泵，使溶解液压油中的空气分离出去，造成汽泡，产生汽蚀、噪音、震动、总流量(工作压力)脉动饮料等伤害。

二、齿轮油泵困油现象的解决办法

    齿轮泵困油现象是难以避免的。一般选用在传动齿轮内孔的轴承端盖(或档板、联轴器、带座轴承圈)上切卸压槽的方式来处理困油现象。

    卸压槽的结构形式各种各样，但卸压的标准是同样的：在确保高、低电压腔互相互通的前提条件下，想方设法使困油室内空间与压油腔或吸油腔互通。

    卸压槽的方式一般有三大类：

    1)相对性两传动齿轮管理中心联线对称性布局的双卸压槽。

    2)相对性两传动齿轮管理中心联线不一样布局的双卸压槽。

    3)单独卸压槽(仅吸油腔有或仅排油腔有)。
