气动隔膜泵工作原理及隔膜泵工作原理图
隔膜泵工作原理,气动隔膜泵工作原理,隔膜泵工作原理图
在应用气动隔膜泵时务必得掌握把握好气动隔膜泵工作原理,要不然在增加气动隔膜泵的使用期限上面相对性减少,掌握把握气动隔膜泵的工作原理在维护保养多种多样隔膜泵产品系列上也会有一定的协助,由于各种各样隔膜泵工作原理基本上全是一样的
气动隔膜泵联接空气压缩后,阀门操纵空气压缩促进膜片1,往右边挪动,与此同时膜片会挤压成型右膜腔室中的介质进而将介质排出来泵腔。膜片不但起运输介质的功效,与此同时在气动隔膜泵腔中起防护空气压缩和介质。当一个膜片被空气压缩引向避开中间体时,此外根据曲轴连接的此外一个膜片调向中间体=在其中,处在髙压中的曲轴其功效是联接坐落于2个模芯室中的膜片。当膜片2调向中间体时,膜片后边的髙压气体根据闸阀的换相根据消声器迫不得已排出到外部。当膜片2调向正中间阀门时,气动隔膜泵通道造成真空泵并根据大气压强将介质压八泵的進口中。这时,气动隔膜泵的進口阀球会被拉高而离去高压闸阀,确保介质很轻轻松松的根据進口管道而充八泵腔中。
气动隔膜泵工作原理图1
当膜片1坐落于髙压气体下时,膜片1伴随着四冲程渐渐地的挪动到zui大部位。与此同时,根据阀门操纵空气压缩渐渐地充人膜片2后边的室内空间。此空气压缩必然将促进膜片2渐渐地避开中间体,根据曲轴的联接,膜片1开始调向中间体。,膜片2将挤压成型膜腔室中介质并根据水力发电功效在進口处的阀球上,促使阀球和阔座的触碰后而封闭式進口管道。与此同时,一样的水力发电功效在出入口闸阀上并提高闸阀,开启出入口管道。另侧的出入口闸阀因工作压力的功效而关掉,進口处的闸阀一样因工作压力的功效而开启,液态也就吸进去泵腔房间内。

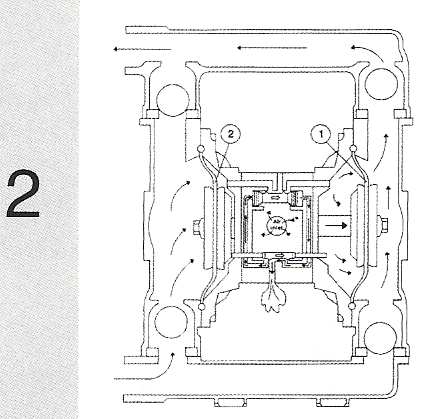

气动隔膜泵工作原理图2
当一个四冲程进行后,根据阀门的换相促使膜片1后边再度被充人缩小汽体,与此同时膜片4开始调向中间体,膜片2后边的汽体也逐渐根据阀门及消声器排至外部。

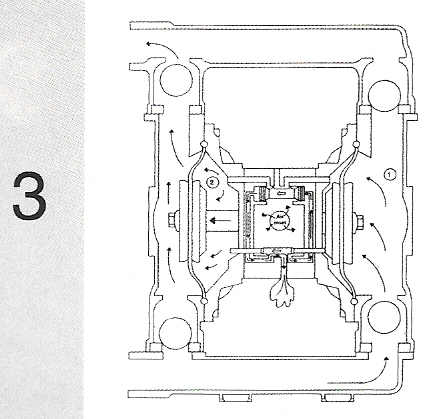

气动隔膜泵工作原理图3
强烈推荐商品:气动式双隔膜泵
相关文章:气动隔膜泵的适用范围
气动隔膜泵工作原理及气动隔膜泵工作原理图的技术性文章内容由技术专业的不锈钢板污水泵企业上海市盛纳原創。
-
