永磁电机潜水泵框架图及原理
永磁电机离心水泵,永磁电机潜水泵,永磁电机潜水泵原理
永磁电机离心水泵主要特点是净重粘士,一台总流量400M3/h、水泵扬程6米、电机输出功率18.5KW的永磁电机潜水泵净重仅有35KG上下,使使用人挪动安裝十分便捷。
下边融合图下以落实措施例对永磁电机潜水泵进一步叙述永磁电机潜水泵原理,参照图1-6:
永磁电机潜水泵,包含泵壳,泵身体设定有驱动器电机5,上述驱动器电机的电机轴14上安配有一个之上的轴流式风机叶轮1,上述驱动器电机为直流电有刷电机快速永磁电机或快速稀土永磁同歩电机。轴流式风机叶轮1根据电机轴推动转动,并促进流水喷出来。轴流式风机叶轮1选用不锈钢板材锻造或不锈钢板冲压模具电焊焊接而成,能融入大流量的特性;进、排水口和泵壳规格基本一致。
上述的轴流式叶轮,能够是三叶,四叶或五叶、六叶构造。
永磁电机潜水泵框架图以下
永磁电机潜水泵原理以下:
永磁电机潜水泵的电机转子上配有稀土永磁磁瓦,稀土永磁磁瓦为表贴式或内藏式。
甄选地,上述快速稀土永磁同歩电机的电机定子电磁线圈构造为集中型或分布式系统。
驱动器电机5的电机轴下方和带座轴承中间设定有磁推力球轴承4,上述磁推力球轴承包括永磁体I和永磁体II,永磁体I悬建在永磁体II上边,且二者相对性面的旋光性同样磁性相斥;永磁体I固定不动在电机轴下方,永磁体II固定不动在带座轴承上。

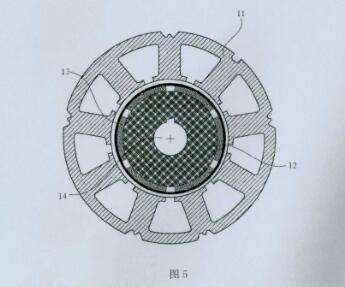

集中型绕阻定电机转子如图所示5所显示,
稀土永磁有刷电机同歩电机的电机定子ll构造,电机的电机定子II的槽数为3的倍数,电机轴14外有磁瓦,电机的电机转子12表层贴磁瓦13。磁瓦选用塑料防静电镊子磁瓦或别的永磁体。为了更好地磁瓦的制做和方便使用,磁场数常取4、6、8极。分布式系统绕阻电磁线圈按正弦波形遍布,多肽链、交叉式或叠式依据槽数或极少数来决策,电机定子用的原材料上放冷轧矽钢片,电磁线圈按快速设计方案。

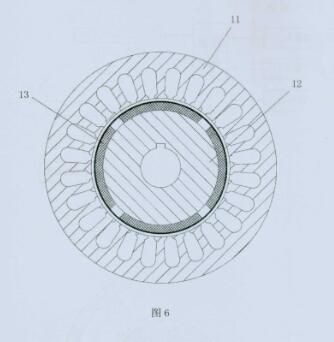

永磁电机分布式系统绕阻定电机转子如图所示6所显示。

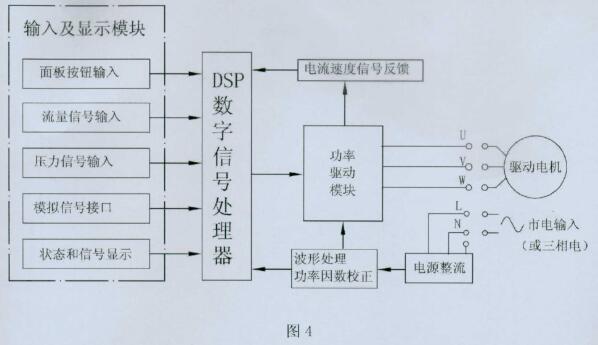

上述的直流电有刷电机快速稀土永磁或快速同歩电机装有控制板,上述控制板包含键入及表明控制模块,用以总流量及工作压力以及他信号检测键入和表明设置;开关电源整流器,其用以将电压经整流器过滤成直流电,为控制板和电机给予开关电源;DSP数据信号转换器,其用以接受外部的键入数据信号,并对各键入及意见反馈的数据信号开展剖析、较为和解决,并輸出各种各样操纵数据信号至输出功率驱动器控制模块,使泵做到恒流源恒流电源工作中; 及其输出功率驱动器控制模块,其可控于:DSP数据信号转换器,输出功率驱动器控制模块用以驱动器电机工作中。
键入及表明控制模块包含液位传感器、空气流量计,液位传感器、空气流量计能装在泵壳的过流道内或管路上;开关电源整流器一部分将电压(单相电或:相)经整流器过滤成直流电;控制板载入永磁电机潜水泵所规定的各种各样管理程序,永磁电机潜水泵就完成智能化系统工作。电机的工作情况等由DSP数据信号转换器操纵的功率模块驱动器,输出功率驱动器控制模块促进直流电无刷电机,另外将电机工作时的相位差、工作电压、电流量等数据信号意见反馈至DSP数据信号转换器开展解决,再操纵功率模块工作中。
在控制板控制面板上有多个表明窗,用于表明工作压力、转速比及其当今工作情况下的开关电源电压和工作电流量及其常见故障编码等,方便快捷和检修。本控制板还会有输出功率因数校正等作用,确保本产品具有优良的功率因素。
电机控制系统选用高频率引入法的稀土永磁同歩快速电机无感应器控制系统,解决了传统的基波信息内容检验、识别的处理方法;根据数据解决电源电路精确追踪到电机转子部位;这类操纵方式 完成的无相位传感器变速系统软件,比一般电流量闭环控制、速率闭环控制系统要优异合理。无论运作在低速档或是快速,这类自检验方式 都可以非常好地追踪电机电机转子具体部位,得到非常好的追踪精密度。再融合DSP数据控制回路对数据信号开展解决、辩识、追踪操纵输出功率輸出等有关的电源电路,完成对有刷电机稀土永磁快速同歩电机的各种各样操纵。驱动器电机的操纵方法还能够用别的基本原理的,如波形控制理论,正弦波形控制方法,电流量闭环控制法,速率电流量双闭环控制系统,及其别的控制器设计理论、神经系统模块自操纵,响应式技术性操纵等。
控制板能对工作压力数据信号核对操纵,调整頻率,使控制板对泵具有先恒流源工作中,对总流量数据信号核对操纵,使控制板具有恒流电源工作中,及其多时间段工作中等的各种各样工作模式,还可根据数字端口号与互联网技术引进开展远程控制操纵。

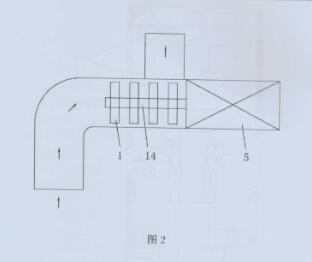

永磁电机离心水泵能够是立柱式的井用潜水泵,还可以是如图2所显示的非深潜的立式的泵。
永磁电机潜水泵叶轮
基本的潜水轴流泵(必须掌握能够查看潜水轴流泵)的水泵扬程很低,一般是一样直徑的离心式泵的百分之十几,因此在基本运用的泵上没法选用轴流式方式的泵。本永磁电机离心水泵转速比是7200转/分上下的快速,那样高的转速比下轴流式一级叶轮的水泵扬程与同规格型号的离心水泵水泵扬程相仿,但总流量比离心水泵变大许多。离心水泵的叶轮是流水从叶轮管理中心进到,经叶轮流道向心力出来,到下一级叶轮时经180度拐弯,那样一级一级累加上来,多级别的离心水泵如深井泵,水流经每一级的叶轮全是那么一个180度的拐弯,水路如好几个“弓”字型,那样在水力发电变换上的高效率就低。永磁电机潜水泵的叶轮是径向的,沒有这么多的拐弯,高效率当然就高了。再再加上用的电机是快速的直流电有刷电机快速永磁电机或快速稀土永磁同歩电机,因而,这混流泵就比基本离心式风机叶轮的泵高效率许多,泵体积重量比基本离心式泵少了许多容积同比减少l/5之上)。也弥补了低水泵扬程大流量的快速离心水泵的空缺,完成中小型潜水泵及离心水泵的大流量,是大流量泵运用的一个新的行业。
上述的快速有刷电机稀土永磁同歩电机包含直流电有刷电机电机、稀土永磁有刷电机电机,又因为稀土永磁电机有恒转速比的同歩作用,又被称为稀土永磁有刷电机同歩电机。
本永磁电机潜水泵与目前选用沟通交流多线程电机的混流泵对比,不管从体积重量、高效率或是运用场所都发生了压根的转变,它能够运用于各种各样场所;与选用离心式风机叶轮的潜离心水泵及卧式离心泵对比,它是一种率大流量的新式泵。是一种之前不曾见过的全新升级概念的泵。本永磁电机潜水泵因为选用快速有刷电机同歩电机,具备环保节能、可智能化系统程序流程控制、体型小,重量较轻等优势。

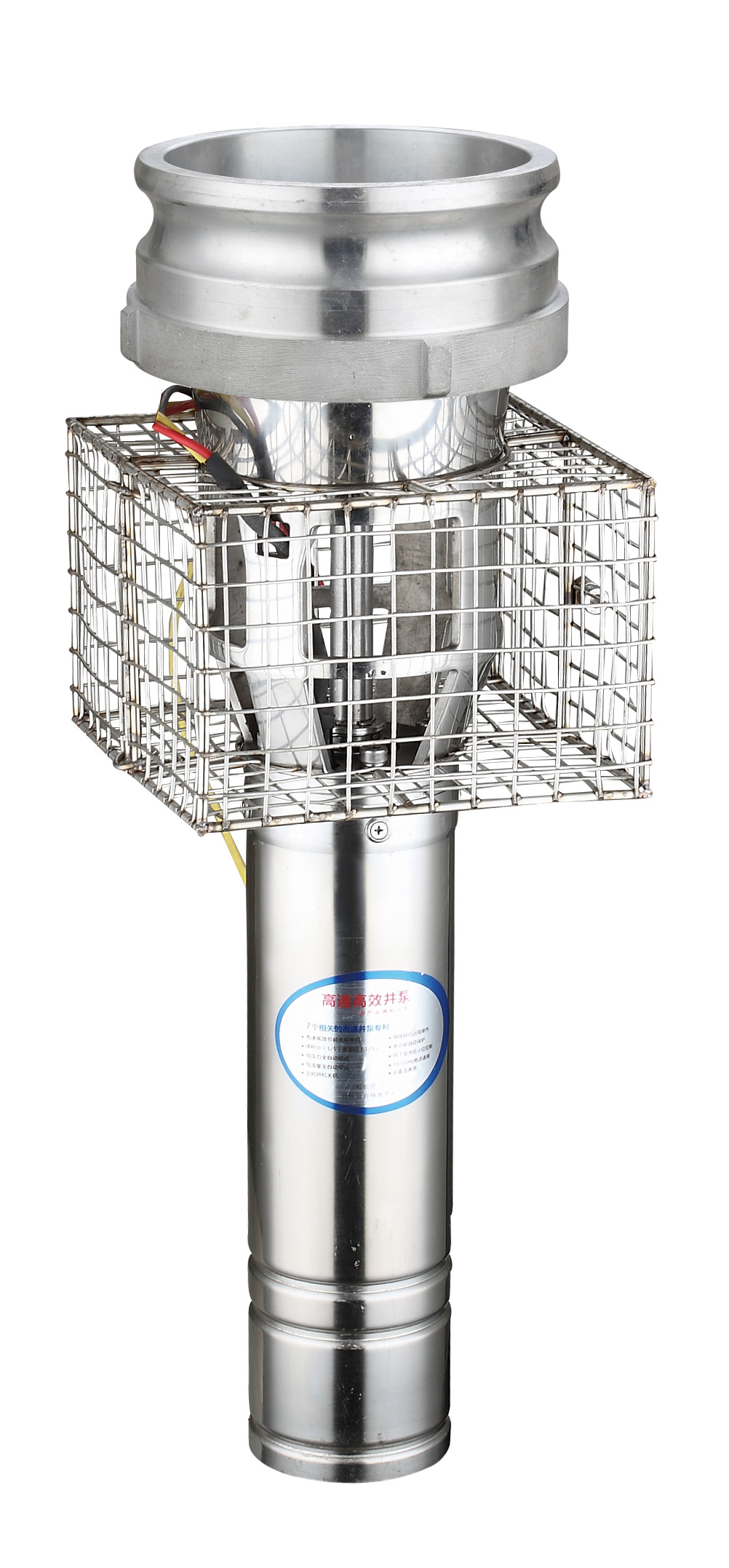

铝合金型材稀土永磁潜水泵实体图

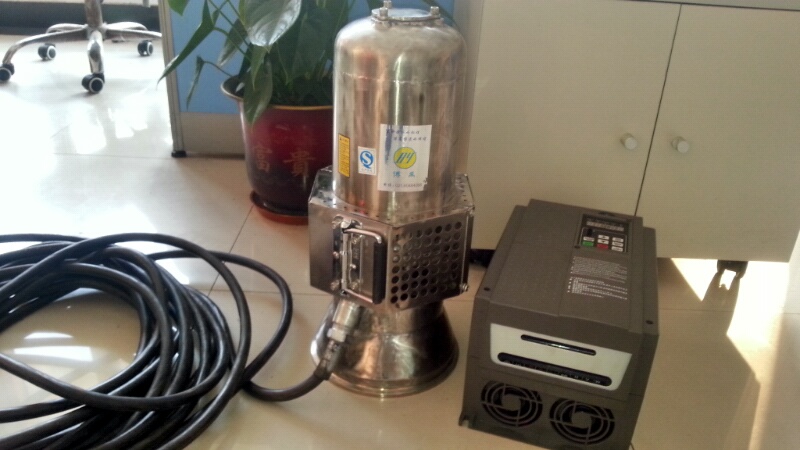

不锈钢板永磁电机潜水泵实体图
永磁电机潜水泵技术参数表
型号规格 | 额定值总流量m3/h | 额定值水泵扬程m | 最大功率KW | 转速比r/min | 泵高宽比mm | 净重量kg | 出入口规格 | 包裝规格 |
|
|
|
|
|
|
|
|
|
3BYYCQ20-2-0.37 | 20 | 2 | 0.37 | 6000 | 430 | 5 | 2.5 | 120*120*500 |
3BYYCQ20-3-0.55 | 20 | 3 | 0.55 | 7200 | 430 | 5 | 2.5 | 120*120*500 |
3BYYCQ10-6-0.75 | 10 | 6 | 0.75 | 7200 | 430 | 5 | 2.5 | 120*120*500 |
|
|
|
|
|
|
|
|
|
4BYYCQ40-2-0.55 | 40 | 2 | 0.55 | 3000 | 450 | 8.2 | 3 | 150*150*530 |
4BYYCQ30-5-1.1 | 30 | 5 | 1.1 | 4500 | 450 | 8.2 | 3 | 150*150*530 |
4BYYCQ50-7-2.2 | 50 | 7 | 2.2 | 5500 | 450 | 9 | 3 | 150*150*530 |
4BYYCQ75-7-3 | 60 | 7 | 3 | 6400 | 470 | 9.5 | 3 | 150*150*530 |
4BYYCQ100-7-4 | 70 | 10 | 4 | 7200 | 470 | 9.5 | 3 | 150*150*530 |
|
|
|
|
|
|
|
|
|
6BYYCQ70-4-1.3 | 70 | 4 | 1.3 | 3000 | 500 | 15 | 6 | 260*260*600 |
6BYYCQ80-5-1.8 | 80 | 5 | 1.8 | 3500 | 500 | 16 | 6 | 260*260*600 |
6BYYCQ130-5-2.5 | 130 | 5 | 2.2 | 4000 | 500 | 16 | 6 | 260*260*600 |
6BYYCQ110-6-3 | 110 | 6 | 3 | 4000 | 500 | 16.5 | 6 | 260*260*600 |
6BYYCQ150-6-4 | 150 | 6 | 4 | 4500 | 500 | 16.5 | 6 | 260*260*600 |
6BYYCQ130-8-5.5 | 130 | 8 | 5.5 | 4500 | 580 | 18 | 6 | 260*260*650 |
6BYYCQ170-7-5.5 | 170 | 7 | 5.5 | 5000 | 580 | 18 | 6 | 260*260*650 |
6BYYCQ200-6-7.5 | 200 | 6 | 7.5 | 5500 | 620 | 18 | 6 | 260*260*720 |
|
|
|
|
|
|
|
|
|
8BYYCQ200-5-7.5 | 200 | 5 | 7.5 | 4000 | 600 | 30 | 8 | 300*300*390 |
8BYYCQ250-7-11 | 250 | 7 | 11 | 4500 | 600 | 31 | 8 | 300*300*390 |
8BYYCQ300-8-15 | 300 | 8 | 15 | 5000 | 600 | 31 | 8 | 300*300*390 |
8BYYCQ350-7-18.5 | 350 | 7 | 18.5 | 5500 | 600 | 31 | 8 | 300*300*390 |
8BYYCQ400-10-22 | 400 | 10 | 22 | 6000 | 600 | 32 | 8 | 300*300*390 |
永磁电机潜水泵主要分为不锈钢材质制作而成的不锈钢潜水泵和铝合金材质制作而成的永磁铝合金潜水泵,还可以采用铸钢材质制作而成。
