自吸泵吸水管路的布局安裝标准

自吸泵安裝标准,自吸泵吸水管路的布局,自吸泵吸水管路的安裝

  自吸泵吸水管路因为液位仪比泵低自吸泵在吸水全过程中是先要把管路提成负压力情况排水才可以被吸脂上去，因此在对以对自吸泵吸水管路的布局安裝中应当依照下列自吸泵安裝标准布局安裝：

    (1)为了更好地让自吸泵吸水管路不发生漏汽的状况，吸水管路务必彻底密封性一点气体都不可以吸进去，自吸泵吸水管路一般选用的是无缝钢管，连接头选用电焊焊接或是法兰盘方法联接。

 (2)吸水管路内水里带有溶解度汽体时，会因为管路中工作压力减少而逸出，假如在吸水管路某点发生积气，便会产生气襄，而危害管路的焯水工作能力。比较严重的时候会毁坏真宅吸水。为了更好地使水泵能立即排出去吸水管路中的汽体．吸水管应该有沿流水方同持续升高的倾斜度．且i≥0.005．使管中汽体从水泵入口的泵体顶部排出来。

    (3)自吸泵吸水管的安裝与铺设应防止在管路内产生气襄．图6-13中详细介绍了吸水管几类恰当与有误的安装方法。

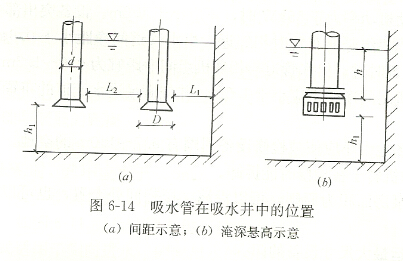

    (4)吸水管安裝在吸水管井，吸水井合理容量应不小于zui大一台泵五分钟的抽水流量。为了更好地避免在吸水管進口处造成漩流吸进气体．因此规定進口要有一定的吞没深层、悬高和一定的间隔。吸水管進口在吸水井中的部位规定如图所示6-14所示。实际规格规定为：

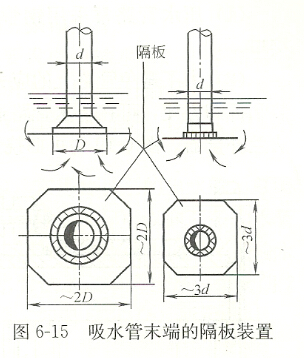

1）自吸泵吸水管進口吞没水位h≥0.5～1米，不然应设水准挡板。水准挡板周长为3D或3d，如图所示6—15所显示。

    2)自吸泵吸水管進口应设喇叭口，以使吸水管進口流水稳定，减少损失。喇叭口大部分直徑D—1.3～1.5d，(d为吸水管直徑)；喇叭口高宽比为(3.5～7)(D--d)。

    3)喇叭口外缘距井低间隔h1(悬高)应超过0.8D。

    4)喇叭口边缘与表面间距Ll要不小于(0．75～1)D。

    5)喇叭口中间的间距L2不小于(1．5---2)D。

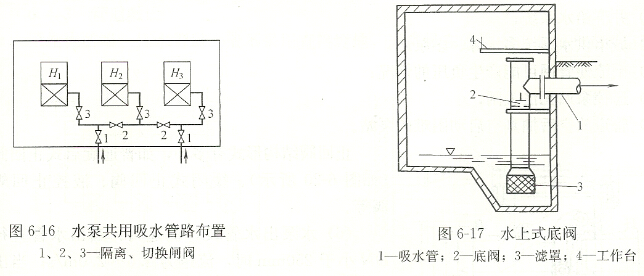

    (5)每台自吸泵应设独立的吸水管。并应尽量避免吸水管长短和管材，以降低吸水管阻力。当自吸泵总数在3台或是3台之上一起运作应用时，能够选用几台水泵从同用吸水主管吸水，但总数不少于两根，一条产生常见故障时．其他吸水管仍能根据设计方案水流量。如图所示6—16所显示，在吸水主管应该设定截止阀，便于转换和维修。设定同用吸水管时，应以吸水主管处在正压力情况。

    (6)当吸水水面位高过水泵中心线时，吸水管路上需设截止阀，以利于水泵维修。

    (7)当水里有很多残渣时，喇叭口下边应设定过滤网。当水泵为人力注水或运用二类压力容器中的水灌泵运作时。吸水管上需设底阀。底阀是一种逆止阀，设立滤网，摩擦阻力很大。底阀有水中式和海上式二种。水中式底阀装于吸水管的尾端，因便于毁坏，需常常维修，给应用造成不变。现阶段多选用海上式底阀，如图所示6—17所显示。它具备应用效果非常的好，安裝检修便捷等特性。应用海上式底阀时，应以吸水管水准段有充足的长短，以确保水泵注水启动时，管路里能造成充足的真空泵值。

    (8)自吸泵吸水管设计方案水流量一般为：吸水管直徑低于250Mm时，水流量为1．0～1.1m/s；吸水管直徑在250~100mm时，水流量为1.2～1.6m/s；吸水管直徑超过100mm时·水流量为1.5～2.0M/s。自灌式工作中的水泵比如ISG立式管道泵，吸水管设计方案水流量能够适度增加。

必须自吸式工作能力强的自吸泵强烈推荐应用自吸式高宽比能做到9米的无需注水的自吸泵
该产品系列还能够配备柴油发动机驱动器的柴油发动机自吸泵任意均配备了真空泵輔助系统软件。
