超临界机组加热炉给水泵的结构特征

超临界机组给水泵,超临界机组加热炉给水泵

    因为超临界机组的单机版容积很大和发电机组主要参数的提升 ，因此对超临界机组给水泵的规定就进一步提高，即规定给水泵可以信赖、高效率、可预测性好、维修时间较短。现阶段世界上超临界机组给水泵均为双外壳筒形、多级泵，而不选用或非常少选用单外壳多级泵。筒形给水泵的外外壳可*性焊在排水管道道上，内泵(即泵芯)为可抽式。该超临界机组加热炉给水泵适用髙压和高压，适用热冲击性，适用发电机组负载的转变。泵筒体为水准管理中心支撑点，设立刚度强的独立基座或一同基座。给水泵的高压端密封性一般选用金属缠绕垫密封性。大地脚螺栓的拆卸一般选用要求的力矩扳手或电加热设备，便捷靠谱。离心叶轮与泵轴为过渡配合，以键连接 传送转距，轴为刚度轴。双壳髙压给水泵的内泵，现阶段上超临界机组给水泵有二种构造形式：一种是内泵为蜗壳径向剖分中开启式构造生产技术(图1一11)；另一种是内泵轴向剖分多级别阶段式构造．内泵为涡壳式径向剖分髙压给水泵。很多年运作证实，该泵尤其适用髙压或高压加热炉给排水，能够在可变性负载下可以信赖运作；容许经常启动和热态启动，能承担热冲击性，且空隙损坏不大。关键从外筒节、泵盖、内蜗壳、电机转子、滚动轴承五大构件构成。

 内泵(泵芯)为蜗壳式径向剖分给水泵与轴向剖分阶段式给水泵较为，关键优势以下：

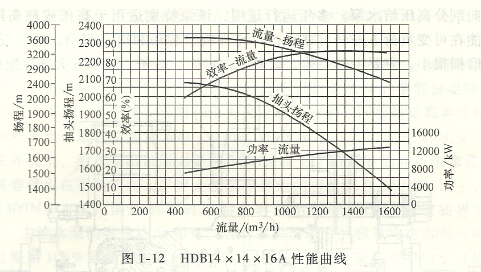

 1)蜗壳式超临界机组给水泵在一个较宽的总流量范畴内具备率，并旦特性曲线图平整(见图1—12)。这针对功率大的且总流量常常调整，而规定出入口工作压力转变较为小的髙压给水泵是一个明显的优势。

    2)蜗壳式超临界机组给水泵容许有很大的分水镇角空隙，而不危害泵的水力发电特性。从水文学角度观察，减少了泵在非设计方案总流量时的多变性，其造成的工作压力脉动饮料级也低。

    3)蜗壳内咽喉隔舌可减少髙速液态的磨蚀，并缓解浸蚀毁坏后的危害。

    4)实验说明，蜗壳式超临界机组给水泵对蜗房间内离心叶轮部位的径向偏位并不尤其比较敏感。这与多级别导叶式外扩散的多级离心泵比，也是一个优势。

    5)超临界机组给水泵泵芯是由上、下2个完全一致的锻造的半蜗壳构成，只必须用轻荷载地脚螺栓把紧，因此非常容易拆装和拼装。与阶段式多级离心泵对比，安装维修時间较短。

    6)双蜗壳对称性设计方案出示了可将旋转构件(电机转子)的拉伸应变误差，加到下边蜗壳上的概率，由于泵轴是在拉伸应变情况下运作的。那样就可确保全部的旋转空隙维持必需的同性情，提升 了髙速泵运作的稳定性。

    7)全部的旋转构件总体拼装髙速转子动平衡后，不需拆装电机转子零件，立即放人下蜗壳内，随后就可以安装上蜗壳，确保精密度，省时靠谱。

    8)在紧急状况下，电机转子构件能够快速从蜗壳内吊出并安上预留电机转子。且轴向、径向空隙便于精确测量，检修非常容易且时间较短。

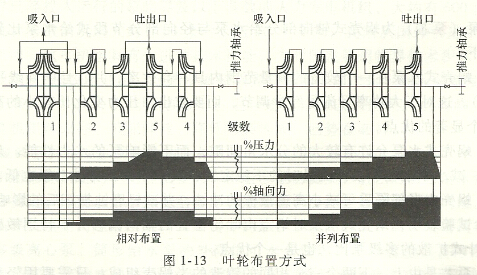

9) 图1—13示出离心叶轮布局方法。蜗壳式内泵电机转子上的离心叶轮是选用背对背相对性置放的，其結果使泵在运作中造成的水扭力(即轴向力)得到自相态，而且头颅离心叶轮采 用双吸离心叶轮，而不用选用一个小空隙、髙压降的便于造成安全事故的平衡器(如均衡盘或均衡鼓)。考虑到残留轴向力的存有和转子的径向精准定位，而设定了承载力相 对低的推力球轴承，那样使给水泵有较高的安全性能。

  10)由于径向扭力根据相对性布局的离心叶轮组做到了均衡，泵的zui大工作压力根据旋转空隙集中化在电机转子管理中心位置和吐出来外壁，这种工作压力约为总拉力的50％；而旋转间隙是匀称的，每单位长度的损耗相同。因而在一切正常损坏时，小的地区内不容易挺大的损耗，即全部空隙中损坏平等原则，故确保了泵的稳定运行。

    11)因为蜗壳式内超临界机组给水泵是由上、下彻底对称性的2个半蜗壳构成(图l一14)，蜗形隔舌成180。精准定位。泵在运作中造成的轴向力得到自相态，提高了电机转子运作的可靠性。

    12)选用背对背离心叶轮的蜗壳式超临界机组给水泵，可在转速比6000～10000r／min下靠谱运作，从而达到了超临界萃取、超超临界萃取火力发电厂发电机组对高压给水泵(一般出入口工作压力在29～40MPa)的必须。

    13)抑止蜗壳式内泵工作压力脉动饮料的设计方案。在多级离心泵水力发电设计方案中，转动离心叶轮的叶子和静止不动工作压力扩散器(如节段式泵的导叶和蜗壳泵的隔舌)中间的空隙，一定要加以挑选，使泵的工作压力脉动饮料力度为zui小。实验及具体运作说明，充足的离心叶轮出入口与扩图1—14轴向力全自动均衡散器的空隙，是为了更好地保证 避免 很大的工作压力脉动饮料而造成泵的震动或原材料的疲惫毁坏。

工作压力脉动饮料量是泵的拉力和分水镇角问隙的一个涵数。针对一个高水泵扬程、高速旋转的泵，必须一个很大的分水镇角空隙，蜗壳式多级离心泵与阶段式多级离心泵对比，更便于完成。

    盛纳的超临界机组给水泵具备以下设计方案特性：①叶子数所有选用合数，离心叶轮选用精密铸件。②离心叶轮叶子顶端在吸人口数量和吐出入口精确布局(即的节径)。③离心叶轮吐出入口 总面积的操纵。④叶子顶端在离心叶轮边沿处的衔接(即对叶子要开展调整)。⑤离心叶轮在泵轴上交叠安裝。⑥上、下蜗壳中间成180。精准定位，并在泵径向水 平管理中心两侧对称性。⑦双涡室的焯水断总面积对称性。⑧依据工作压力脉动饮料级别，恰当操纵分水镇角空隙。⑨电机转子构件的有效安裝，使离心叶轮在蜗壳旋转具备同性情。⑩离心叶轮前后左右密封圈数控机床床身。

    14)均衡组织。超临界机组给水泵在运作中造成的径向扭力，务必多方面均衡，才可以确保电机转子的径向精准定位并平稳运作。针对并排布局离心叶轮的电机转子，必须设计方案平衡器，一般选用均衡盘或均衡鼓构造。法国KSB企业生产制造的CHT系列产品给水泵，选用的是双均衡鼓 推力球轴承；法国suLzER(苏尔寿)企业的HPT系列产品给水泵，选用的是均衡鼓 推力球轴承。尽管均衡鼓组织与均衡盘构造比，有均衡灵巧等优势，但仍存有密封性空隙小，水力效率低、便于造成常见故障的缺陷。盛纳的超临界机组加热炉给水泵，电机转子上的离心叶轮是相对性布局的，另外头颅选用双吸离心叶轮，泵运作中造成的轴向力得到全自动平 衡，而不用设定便于造成常见故障的平衡器。在非驱动器端设计方案一个承载力较低的推力球轴承，这类构造的髙压给水泵，在高溫、髙压(或高压)及经常启停的状况 下，是稳定靠谱的。尤其是对超临界萃取和超超临界萃取大空间的超临界机组加热炉给水泵，其优点是不言而喻的。
