立柱式多级离心泵型号主要参数及框架图

发布时间：2021-03-18点击次数：3746

立柱式多级离心泵,立柱式多级离心泵型号,立柱式多级离心泵型号框架图

一、立柱式多级离心泵商品简述

立柱式多级离心泵关键有DL型立柱式多级离心泵、GDL型立柱式多级离心泵及其QDL不锈钢板立柱式多级离心泵三种，立柱式多级离心泵主要是为了更好地达到一般立柱式立式管道泵扬程低达不上所需扬程而加设了2个或是大量叶轮的离心水泵因此名叫立柱式多级离心泵。立柱式多级离心泵因为采用的是按段式总体设计因此构造较为紧凑型，立柱式多级离心泵扬程的高矮彻底在于多级离心泵的叶轮总数，等比级数越多扬程也就越高，因此立柱式多级离心泵的扬程范畴较为大便于客户采用不一样的扬程。

二、DL型立柱式多级离心泵介绍

DL立柱式多级离心泵关键应用与消防安全稳压管、消防安全供水或是加工厂自来水增加运输、种植园大农场自喷供水、全自动水帘供水等，也可运用于石矿给水排水、饮用水送餐，各种各样加热炉给排水机器设备配套设施应用等。构造采用下入上起的总体设计出入口工作压力较为稳定并且出入口方位能够360度随意方位变更转动固定不动。

该系列产品立柱式多级离心泵材料一律采用生铁材料制做而成，叶轮能够采用铜叶轮制做而且采用防爆风机能够达到运输易燃物品的液态。

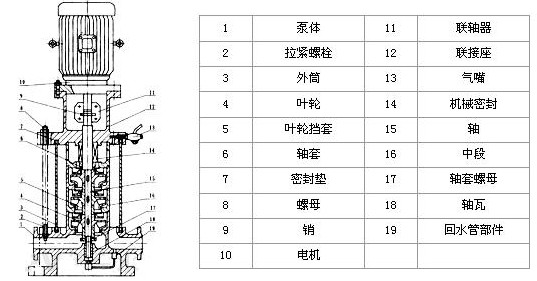

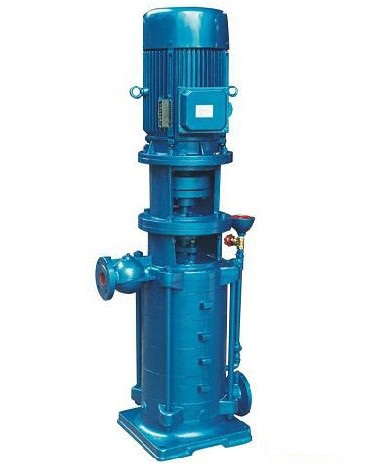

DL型立柱式多级离心泵框架图以下：

三、GDL立柱式多级离心泵介绍

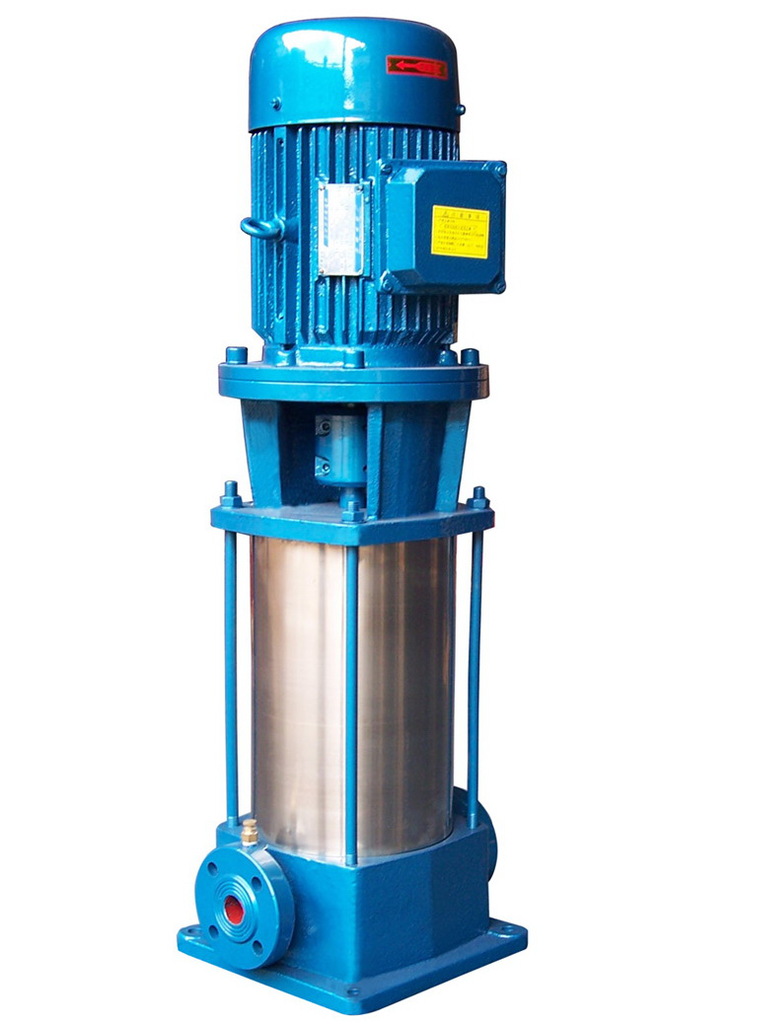

GDL立柱式多级离心泵是在DL立柱式多级离心泵基本上改善的一款立式多级泵商品，该系列产品立柱式多级离心泵采用坐上右出的安裝方法、进出口贸易处在同一水平线，安裝上比DL立柱式多级离心泵要便捷许多，并且机壳一律采用1Cr18Ni9Ti不锈钢板外型更为美观大方，主要用途和DL立柱式多级离心泵一样，现阶段是消防水泵型号产品系列中使用量zui大的一款。

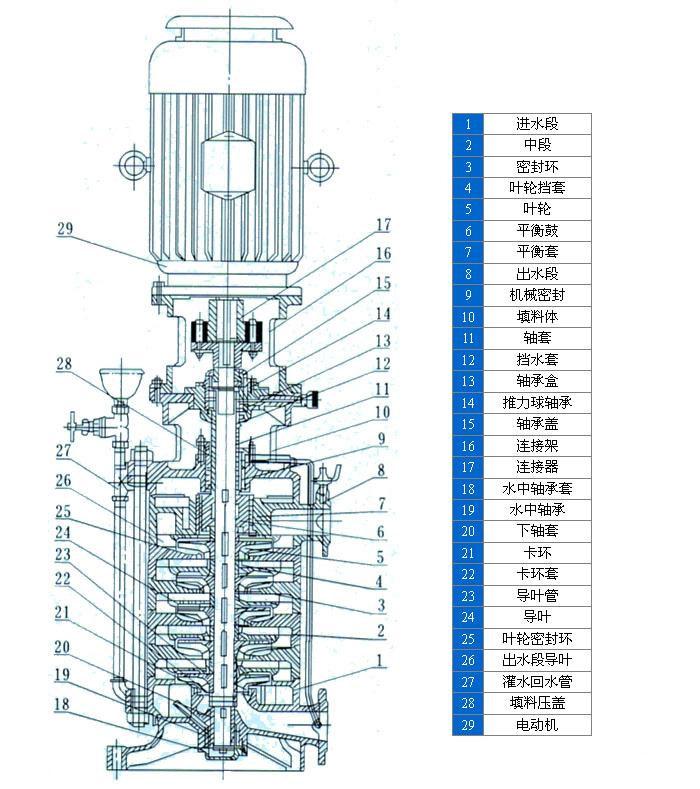

GDL立柱式多级离心泵框架图以下：

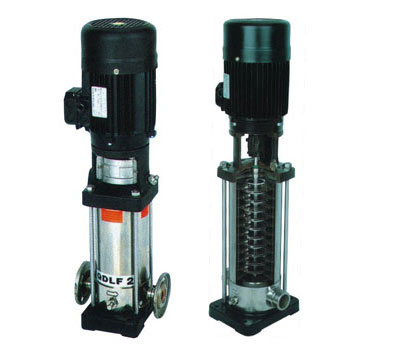

四、QDL不锈钢板立柱式多级离心泵

QDL不锈钢板立柱式多级离心泵是在GDL立柱式多级离心泵基本上提升的一款型立柱式多级离心泵产品，该系列产品立柱式多级离心泵叶轮采用冲压模具的方法制做而成，使其商品高效率更更加环保节能，采用高效电机是现阶段领域内热卖的一款日常生活供水高层住宅供水用泵商品，主要用途以及普遍而且还能够输送皮带有腐蚀的液态。

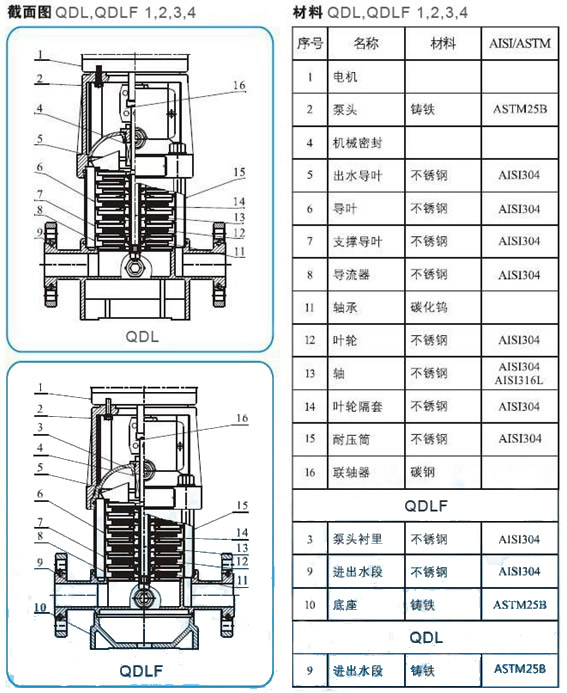

QDL不锈钢板立柱式多级离心泵框架图以下：

五、立柱式多级离心泵型号主要参数

1、DL立柱式多级离心泵型号主要参数

型号	等比级数	总流量	扬程	转速比	输出功率	高效率	必不可少汽蚀余量	尺寸			净重
型号	等比级数	(m3/h)	(M)	(r/min)	(kw)	(%)	(M)	H	H2	H3	Kg
40DL6.2-11.2 40DLR6.2-11.2	2	4.9 6.2 7.4	23.6	1450	1.5	37 40 39	3.19	938	170	/	152
	3		35.4		2.2			1043	230	154	169
	4		47.2		3			1103	290	214	186
	5		59		4			1183	350	274	203
	6		70.8		4			1243	410	334	220
	7		82.6		5.5			1378	470	394	237
	8		94.4		5.5			1438	530	454	254
	9		106.2		7.5			1538	590	514	271
	10		118		7.5			/	/	/	/
	11		129.8		7.5			/	/	/	/
	12		141.6		11			/	/	/	/
50DL12.6-12.2 50DLR12.6-12.2	2	9 12.6 16.2	24.4	1450	3	50 54 52	2.58 2.66 3.16	1084	189	/	15.3
	3		36.6		3			1152	257	179	18
	4		48.8		4			1240	325	247	23.1
	5		61		5.5			1383	393	315	33
	6		73.2		5.5			1451	461	383	24
	7		85.4		7.5			1559	529	451	15
	8		97.6		7.5			1629	597	519	18
	9		109.8		11			1780	665	587	22
	10		122		11			/	/	/	/
65DL30-16 65DLR30-16	2	18 30 35	32	1450	5.5	56 62 60	2.41 2.82 3.03	1306	199	/	349
	3		48		7.5			1426	279	177	390
	4		64		11			1591	359	257	460
	5		80		15			1716	439	337	509
	6		96		15			1796	519	417	537
	7		112		18.5			1901	599	497	603
	8		128		22			2021	679	577	639
	9		144		22			2101	759	657	667
	10		160		30			/	/	/	720
型号	级数	流量	扬程	转速	功率	效率	必需汽蚀余量	外形尺寸			重量
型号	级数	(m3/h)	(M)	(r/min)	(kw)	(%)	(M)	H	H2	H3	Kg
80DL50-20 80DLR50-20	2	32.4 50 65.2	40	1450	11	60 70 66	2.2 2.5 2.8	1515	277	/	461
	3		60		15			1649	366	235	522
	4		80		22			1865	455	315	608
	5		100		30			2030	544	395	728
	6		120		30			2120	633	475	768
	7		140		37			2270	722	555	822
	8		160		45			2385	811	635	898
	9		180		45			2475	900	715	938
	10		200		55			/	/	/	/
100DL72-20 100DLR72-20	2	50.4 72 86.4	40	1450	15	62 72 71	2.2 2.8 3.1	1616	293	/	521
	3		60		18.5			1784	396	220	599
	4		80		30			1932	499	232	727
	5		100		37			2060	602	426	781
	6		120		37			2248	705	529	821
	7		140		45			2421	808	632	897
	8		160		55			2524	911	735	1044
	9		180		55			2677	1014	838	1084
	10		200		75			/	/	/	/
100DL100-20 100DLR100-20	2	72 100 126	40	1450	18.5	65 72 70	2.9 3.5 4.4	1616	293	/	554
	3		60		30			1784	396	220	687
	4		80		37			1932	499	323	746
	5		100		45			2060	602	426	827
	6		120		55			2248	705	529	979
	7		140		75			2421	808	632	1159
	8		160		75			2524	911	735	1204
	9		180		90			2677	1014	838	1354
	10		200		90			/	/	/	/
型号	级数	流量	扬程	转速	功率	效率	必需汽蚀余量	外形尺寸			重量
型号	级数	(m3/h)	(M)	(r/min)	(kw)	(%)	(M)	H	H2	H3	Kg
150DL150-20 150DLR150-20	2	108 150 180	40	1450	30	75 80 78	2.2 2.8 2.7	1680	315	/	569
	3		60		37			1840	430	260	707
	4		80		45			2020	545	375	771
	5		100		55			2260	600	490	857
	6		120		75			2445	775	605	1060
	7		140		75			2610	890	720	1245
	8		160		90			2725	1005	835	1295
150DL160-25 150DLR160-25	2	108 160 180	40	1450	37	72 76 73	3.1 3.5 3.8	1995	350	/	873
	3		60		55			2235	480	235	1086
	4		80		75			2435	610	338	1291
	5		100		90			2615	740	441	1466
	6		120		110			2900	870	544	1633
	7		140		132			3075	1000	647	1803
	8		160		132			3210	1130	750	1873
	9		180		160			3340	1260	853	2003
200DL300-20 200DLR300-20	2	210 300 360	40	1450	55	70 79 78	4.2 5 5.5	2010	425	/	983
	3		60		75			2320	755	355	1196
	4		80		110			2660	725	505	1845
	5		100		132			2860	875	655	1975
	6		120		160			3010	1025	805	2120
200DL288-30	2	180 288 324	60	1450	75	71.2 77.9 76.9	3 3.7 4.4	2185	425	/	/
	3		90		110			2355	575	355	/
	4		120		132			2795	725	505	/
	5		150		160			2945	875	655	/
	6		180		200			3095	1025	805	/

2、GDL立式多级离心泵型号参数

型号	级数	流量 (m3/h)	扬程 (M)	转速 (r/min)	电机功率 (kw)	效率（%）	必需汽蚀余量 (NPSH)	重量
25GDL2-12	3	1.4 2 2.4	36	2900	1.1	23 30 32	2.9	58
	4		48		1.1		2.9	62
	5		60		2		2.9	68
	6		72		2		2.9	72
	7		84		2		2.9	78
	8		96		2.2		2.9	82
	9		108		2		2.9	86
	10		120		3		2.9	98
	11		132		3		2.9	102
	12		144		3		2.9
	13		156		4		2.9
	14		168		4		2.9
	15		180		4		2.9
25GDL4-11	3	2.8 4 4.8	33	2900	1.1	32 42 43	2.9	58
	4		44		1.5		2.9	65
	5		55		2.2		2.9	72
	6		66		2.2		2.9	76
	7		77		3		2.9	86
	8		88		3		2.9	90
	9		99		3		2.9	94
	10		110		4		2.9	110
	11		121		4		2.9	114
	12		132		4		2.9
	13		143		4		2.9
	14		154		5.5		2.9
	15		165		5.5		2.9
型号	级数	流量 (m3/h)	扬程 (M)	转速 (r/min)	电机功率 (kw)	效率（%）	必需汽蚀余量 (NPSH)	重量
40GDL6-12	3	4.2 6 7.2	36	2900	1.5	43 52 50	2.9	72
	4		48		2.2		2.9	78
	5		60		2.2		2.9	82
	6		72		3		2.9	92
	7		84		3		2.9	96
	8		96		4		2.9	112
	9		108		4		2.9	116
	10		120		4		2.9	120
	11		132		5.5		2.9	140
	12		144		5.5		2.9
	13		156		7.5		2.9
	14		168		7.5		2.9
	15		180		7.5		2.9
50GDL12-15	2	8.4 12 14.4	30	2900	2.2	49 57 55	3.5	113
	3		45		3		3.5	129
	4		60		4		3.5	149
	5		75		5.5		3.5	181
	6		90		5.5		3.5	190
	7		105		7.5		3.5	204
	8		120		7.5		3.5	212
	9		135		11		3.5	265
	10		150		11		3.5	273
50GDL18-15	2	12.6 18 21.6	30	2900	3	54 63 62	4.0	122
	3		45		4		4.0	142
	4		60		5.5		4.0	175
	5		75		7.5		4.0	189
	6		90		7.5		4.0	198
	7		105		11		4.0	252
	8		120		11		4.0	261
	9		135		15		4.0	280
	10		150		15		4.0	289
型号	级数	流量 (m3/h)	扬程 (M)	转速 (r/min)	电机功率 (kw)	效率（%）	必需汽蚀余量 (NPSH)	重量
65GDL24-12	2	18 24 28.8	24	2900	3	54 63 62	4.0	122
	3		36		4		4.0	142
	4		48		5.5		4.0	175
	5		60		7.5		4.0	189
	6		72		7.5		4.0	252
	7		84		11		4.0	261
	8		96		11		4.0	280
	9		108		15		4.0	289
	10		120		15		4.0	20
	11		132		15		4.0
	12		144		18.5		4.0
80GDL36-12	2	25.2 36.0 43.2	24	2900	4	59 71 70	4.2	193
	3		36		5.5		4.2	227
	4		48		7.5		4.2	244
	5		60		11		4.2	292
	6		72		11		4.2	302
	7		84		15		4.2	322
	8		96		15		4.2	332
	9		108		18.5		4.2	365
	10		120		18.5		4.2	375
80GDL54-14	2	36 54 65	28	2900	7.5	62 73 71	4.0	218
	3		42		11		4.0	267
	4		56		15		4.0	287
	5		70		18.5		4.0	320
	6		84		18.5		4.0	330
	7		98		22		4.0	373
	8		112		30		4.0	400
	9		126		30		4.0	421
	10		140		37		4.0	432
型号	级数	流量 (m3/h)	扬程 (M)	转速 (r/min)	电机功率 (kw)	效率（%）	必需汽蚀余量 (NPSH)	重量
100GDL72-14	2	50.4 72 86.4	28	2900	11	64 73 71	4.5	276
	3		42		15		4.5	298
	4		56		18.5		4.5	336
	5		70		22		4.5	381
	6		84		30		4.5	453
	7		98		30		4.5	466
	8		112		37		4.5	493
	9		126		37		4.5	582
	10		140		45		4.5	595
125GDL100-20	2	75 108 130	40	2900	18.5	65 74 72	4.5	292
	3		60		30		4.5	430
	4		80		37		4.5	463
	5		100		45		4.5	555
	6		120		55		4.5	640
	7		140		75		4.5	840
	8		160		75		4.5	855
	9		180		90		4.5	870
	10		200		90		4.5	955
150GDL160-20	2	108 162 194	40	2900	30	69 78 77	4.5	422
	3		60		37		4.5	452
	4		80		55		4.5	613
	5		100		75		4.5	820
	6		120		75		4.5	836
	7		140		90		4.5	922

3、QDL立式多级离心泵型号参数

型号	扬程（m）	流量（m³/h）	电机功率（KW）	转速（r/min）
BYQDL1-20	11.5	1	0.37	2900
BYQDL1-30	17	1	0.37	2900
BYQDL1-40	22.5	1	0.37	2900
BYQDL1-50	28	1	0.37	2900
BYQDL1-60	33.5	1	0.37	2900
BYQDL1-70	39	1	0.37	2900
BYQDL1-80	45	1	0.55	2900
BYQDL1-90	51	1	0.55	2900
BYQDL1-100	57	1	0.55	2900
BYQDL1-170	95	1	1.1	2900
BYQDL1-190	106	1	1.1	2900
BYQDL1-210	117	1	1.1	2900
BYQDL1-230	128	1	1.1	2900
BYQDL1-250	139	1	1.5	2900
BYQDL1-270	150	1	1.5	2900
BYQDL1-300	166	1	1.5	2900
BYQDL1-330	183	1	2.2	2900
BYQDL1-360	200	1	2.2	2900
BYQDL2-20	15	2	0.37	2900
BYQDL2-30	22	2	0.37	2900
BYQDL2-40	30	2	0.55	2900
BYQDL2-50	37	2	0.55	2900
BYQDL2-60	45	2	0.75	2900
BYQDL2-70	52	2	0.75	2900
BYQDL2-90	67	2	1.1	2900
BYQDL2-110	82	2	1.1	2900
BYQDL2-130	98	2	1.5	2900
BYQDL2-150	112	2	1.5	2900
BYQDL2-180	136	2	2.2	2900
BYQDL2-220	165	2	2.2	2900
BYQDL2-260	198	2	3.0	2900
BYQDL8-20/1	9	8	0.75	2900
BYQDL8-20	18	8	0.75	2900
BYQDL8-30	27	8	1.1	2900
BYQDL8-40	36	8	1.5	2900
BYQDL8-50	45	8	2.2	2900
BYQDL8-60	54	8	2.2	2900
BYQDL8-80	73	8	3.0	2900
BYQDL8-100	92	8	4.0	2900
BYQDL8-120	111	8	4.0	2900
BYQDL8-140	130	8	5.5	2900
BYQDL8-160	148	8	5.5	2900
BYQDL8-180	167	8	7.5	2900
BYQDL8-200	186	8	7.5	2900
BYQDL16-20	22	16	2.2	2900
BYQDL16-30	34	16	3.0	2900
BYQDL16-40	46	16	4.0	2900
BYQDL16-50	58	16	5.5	2900
BYQDL16-60	70	16	5.5	2900
BYQDL16-70	82	16	7.5	2900
BYQDL16-80	94	16	7.5	2900
BYQDL16-100	118	16	11	2900
BYQDL16-120	141	16	11	2900
BYQDL16-140	166	16	15	2900
BYQDL16-160	189	16	15	2900
BYQDL20-1	10	20	1.1	2900
BYQDL20-2	23	20	2.2	2900
BYQDL20-3	35	20	4.0	2900
BYQDL20-4	47	20	5.5	2900
BYQDL20-5	58	20	5.5	2900
BYQDL20-6	70	20	7.5	2900
BYQDL20-7	82	20	7.5	2900
BYQDL20-8	94	20	11	2900
BYQDL20-10	118	20	11	2900
BYQDL20-12	142	20	15	2900
BYQDL20-14	166	20	15	2900
BYQDL20-17	202	20	18.5	2900
BYQDL32-10-1	9	32	1.5	2900
BYQDL32-10	13	32	2.2	2900
BYQDL32-20-2	20	32	3.0	2900
BYQDL32-20	27	32	4.0	2900
BYQDL32-30-2	33	32	5.5	2900
BYQDL32-30	40	32	5.5	2900
BYQDL32-40-2	46	32	7.5	2900
BYQDL32-40	53	32	7.5	2900
BYQDL32-50-2	60	32	11	2900
BYQDL32-50	67	32	11	2900
BYQDL32-60-2	74	32	11	2900
BYQDL32-60	81	32	11	2900
BYQDL32-70-2	88	32	15	2900
BYQDL32-70	95	32	15	2900
BYQDL32-80-2	102	32	15	2900
BYQDL32-80	109	32	15	2900
BYQDL32-90-2	117	32	18.5	2900
BYQDL32-90	124	32	18.5	2900
BYQDL32-100-2	131	32	18.5	2900
BYQDL32-100	138	32	18.5	2900
BYQDL32-110-2	146	32	22	2900
BYQDL32-110	153	32	22	2900
BYQDL32-120-2	160	32	22	2900
BYQDL32-120	167	32	22	2900
BYQDL32-130-2	174	32	30	2900
BYQDL32-130	181	32	30	2900
BYQDL32-140-2	189	32	30	2900
BYQDL32-140	196	32	30	2900
BYQDL42-10-1	16	32	3.0	2900
BYQDL42-10	20	32	4.0	2900
BYQDL42-20-2	32	32	5.5	2900
BYQDL42-20	41	32	7.5	2900
BYQDL42-30-2	52	32	11	2900
BYQDL42-30	61	32	11	2900
BYQDL42-40-2	73	32	15	2900
BYQDL42-40	81	32	15	2900
BYQDL42-50-2	93	32	18.5	2900
BYQDL42-50	101	32	18.5	2900
BYQDL42-60-2	113	32	22	2900
BYQDL42-60	122	32	22	2900
BYQDL42-70-2	134	32	30	2900
BYQDL42-70	142	32	30	2900
BYQDL42-80-2	154	32	30	2900
BYQDL42-80	162	32	30	2900
BYQDL42-90-2	174	32	30	2900
BYQDL42-90	183	32	37	2900
BYQDL42-100-2	194	32	37	2900
BYQDL42-100	203	32	37	2900
BYQDL42-110-2	217	32	45	2900
BYQDL42-110	225	32	45	2900
BYQDL42-120-2	238	32	45	2900
BYQDL42-120	247	32	45	2900
BYQDL42-130-2	259	32	45	2900
BYQDL65-10-1	13	32	4.0	2900
BYQDL65-10	20	32	5.5	2900
BYQDL65-20-2	26	32	7.5	2900
BYQDL65-20-1	33	32	11	2900
BYQDL65-20	40	32	11	2900
BYQDL65-30-2	46	32	15	2900
BYQDL65-30-1	53	32	15	2900
BYQDL65-30	60	32	18.5	2900
BYQDL65-40-2	66	32	18.5	2900
BYQDL65-40-1	73	32	22	2900
BYQDL65-40	80	32	22	2900
BYQDL65-50-2	88	32	30	2900
BYQDL65-50-1	95	32	30	2900
BYQDL65-50	102	32	30	2900
BYQDL65-60-2	110	32	30	2900
BYQDL65-60-1	117	32	37	2900
BYQDL65-60	124	32	37	2900
BYQDL65-70-2	132	32	37	2900
BYQDL65-70-1	139	32	37	2900
BYQDL65-70	146	32	45	2900
BYQDL65-80-2	154	32	45	2900
BYQDL65-80-1	161	32	45	2900
BYQDL85-10-1	14	32	5.5	2900
BYQDL85-10	20	32	7.5	2900
BYQDL85-20-2	30	32	11	2900
BYQDL85-20	41	32	15	2900
BYQDL85-30-2	52	32	18.5	2900
BYQDL85-30	64	32	22	2900
BYQDL85-40-2	75	32	30	2900
BYQDL85-40	86	32	30	2900
BYQDL85-50-2	98	32	37	2900
BYQDL85-50	110	32	37	2900
BYQDL85-60-2	122	32	45	2900
BYQDL85-60	134	32	45	2900
