气压罐选型,如何挑选气压罐
一、气压罐原理
气压罐在第二次日常生活供电中是运用zui普遍的商品,气压罐原理是当外部有压力的水进到气压罐气襄内时,密封性在罐里的灰气被缩小,依据波义耳汽体基本定律,汽体遭受缩小后容积缩小压力上升,直至气压罐内汽体压力与水的压力做到一致时终止渗水。当水外流压力降低时气压罐内汽体压力超过水的压力,这时汽体澎涨将气襄内的水挤压补到系统软件,直至汽体压力与水的压力再度做到一致时终止排水管道。

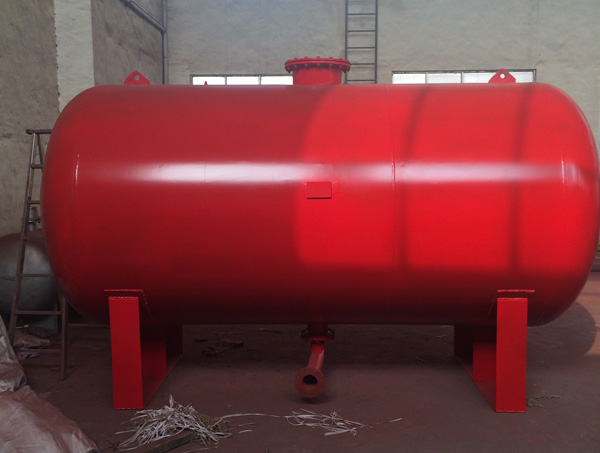

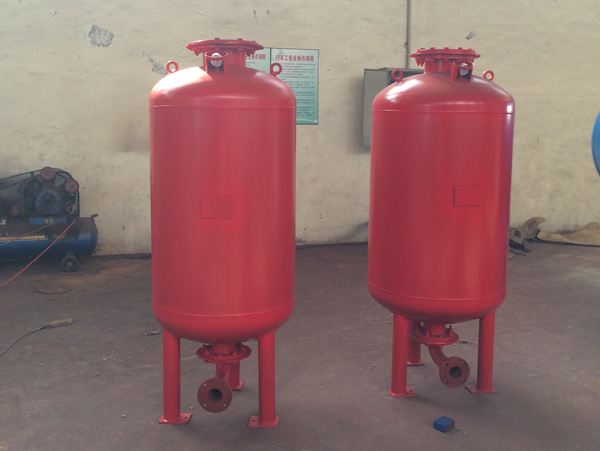

气压罐照片:

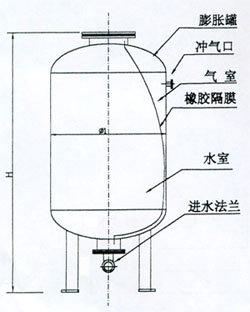

气压罐框架图
三、气压罐选型_如何挑选气压罐
气压罐选型:气压罐增加系统软件的设计方案测算內容关键有两个一部分,即气压罐总容积的测算和每一个压力基准点压力值的测算。总容积的测算明确选定压力罐的尺寸,压力的测算明确消防稳压泵的启、停范畴及其打开消防水泵的压力值。
2.2.1气压罐的总容积V
气压罐的总容积一般按公式计算V=βVX÷(1- αb)测算。
式中:V为气压罐的总容积m3;VX为消防用水总容积相当于消防安全储水容积、缓存水容积和稳压管水容积之和;β为气压罐的容积指数,立式、立柱式、膈膜式气压罐的容积指数各自为1.25,1.10和1.05;αb为气压罐zui低工作中压力和zui高工作中压力之比(以压力计),一般宜选用0.65~0.85。
消防安全储水总容积(VX):设定气压罐的目地是为了更好地确保火灾事故产生前期消防水泵沒有运行以前消防栓和喷嘴需要的压力,这段时间约为30s。针对消防栓给排水系统软件,按另外应用2支高压水枪(每一个高压水枪总流量5 L/s)计,消防安全储水容积为2*5*30=300L;针对全自动洒水自动灭火系统,按五个喷嘴另外打开,每一个喷嘴以1 L/s计,消防安全储水容积为5*1*30=150L。当两个系统软件同用气压罐时,消防安全储水总容积为300 150=450L。
缓存水容积V1一般不小于20L,稳压管水容积V2一般不小于50L。
2.2.2压力基准点压力值的测算
气压罐设4个压力基准点,如图2所显示。在其中:P1为气压罐zui低工作中压力点或气压罐打气压力,即消防安全储水容积的低限水位线压力,相当于zui不好点消防栓需要的压力Hmin,其计算方式同增压水泵;P2为zui高工作中压力,即运行立式消防泵的压力值。按住式测算:
P2=(P10.098)÷ αb- 0.098
P01为稳压管水容积低限水位线压力,这时运行消防稳压泵;P02为稳压管水容积限制水位线压力,即气压罐zui高工作中压力,这时终止消防稳压泵。
因为压力感应器有精密度、可靠性的规定,一般使缓存水容积的上、低限水位线压力差不小于0.02~0.03 Mpa;稳压管水容积的上、低限水位线压力差不小于0.05 ~0.06Mpa。则:
P01=P20.02~0.03Mpa P02=P010.05~0.06Mpa=P20.07~0.09MPa
2.2.3测算举例说明
小编在一栋建筑密度贴近100m的一类办公楼工程建筑中,顶端多层选用立柱式气压罐稳压管,房顶储水箱至高层消防栓栓口的间距:H=2m。房顶储水箱至高层消防栓处的阻力∑h=0.82m
气压罐工作中压力比:αb=0.76
气压罐总容积:V=βVX÷(1- αb)=1.1×(300 20 50)÷(1-0.76)=1.70m3
采用:SQL1000×0.6气压罐一台
气压罐打气压力:
P1=Hmin=HqHdHK∑h-H=0.16 0.01 0.02 0.0082-0.04=0.14(Mpa)
zui高工作中压力:P2=(P10.098)÷ αb- 0.098=0.14 ÷ 0.76-0.098=0.22 (Mpa)
消防稳压泵运行压力:P01=P20.02~0.03Mpa=0.22 0.02~0.03=0.24~0.25(Mpa)
消防稳压泵停泵压力:P02=P20.07~0.09Mpa=0.22 0.07~0.09=0.29~0.31(Mpa)
消防稳压泵水泵扬程:H=(P01:P02)÷2=(0.24 0.39)÷2=0.27 (Mpa)
消防稳压泵总流量:Q ≤5.0L/S
采用40LG12-15×2离心水泵两部 一用一备 每台:Q=4.17L/s H=27m N=2.2KW
2.2.4消防稳压泵的总流量
因为消防安全前期总流量由气压罐提供,消防水泵的总流量只需考虑到系统软件的漏水量或气压罐对总流量的规定,因此总流量可适度选小一点。针对消防喷淋系统消防稳压泵的总流量以约低于一个消防栓的出水量计,为≤5 L/s。喷撒系统软件消防稳压泵的总流量以约低于一个喷嘴的出水量计,为≤1 L/s。
四、气压罐选型主要参数

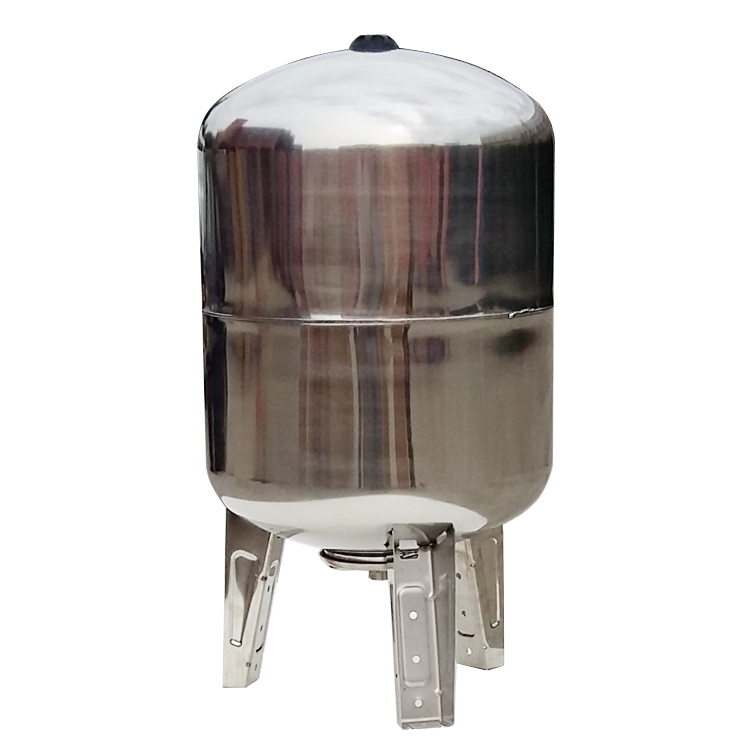

1、不锈钢板气压罐选型主要参数
不锈钢板气压罐广泛运用于家用中央空调、加热炉、消防安全、污水处理、电热水器等行业中;膨胀罐还运用在家用中央空调冷却循环水稳压管,蒸水供货澎涨系统软件,供暖系统冷却循环水补水保湿稳压管,消防给水系统软件补水保湿稳压管,直流变频给排水稳压管,加热炉补水保湿,标准气压式给排水等场所。
型号规格立柱式 | 设计方案压力bar | 总容积(m) | 合理容积m | 储罐直徑mm | 储罐高宽比 mm | 基本直徑 mm | 储罐净重 kg | 插口DN |
BSQL400 | 6 -10- 16 | 0.13 | 0.04 | 400 | 1200 | 350 | 150 | 40 |
BSQL600 | 6- 10 -16 | 0.40 | 0.16 | 600 | 1850 | 450 | 260 | 50 |
BSQL800 | 6 -10 -16 | 0.91 | 0.36 | 800 | 2100 | 550 | 340 | 65 |
BSQL1000 | 6 -10 -16 | 1.38 | 0.42 | 1000 | 2350 | 700 | 435 | 80 |
BSQL1200 | 6 -10 -16 | 2.32 | 0.60 | 1200 | 2580 | 900 | 580 | 100 |
BSQL1400 | 6 -10 -16 | 2.60 | 0.78 | 1400 | 2600 | 1100 | 600 | 100 |
BSQL1600 | 6- 10 -16 | 3.95 | 1.20 | 1600 | 2956 | 1250 | 1000 | 100 |
BSQL1800 | 6 -10 -16 | 7.0 | 1.80 | 1800 | 2956 | 1250 | 1280 | 100 |
BSQL2000 | 6 -10 -16 | 9.45 | 2.80 | 2000 | 3800 | 1650 | 1350 | 100 |
2、立柱式气压罐选型主要参数
直徑mm | 压力mpa | 直徑×高宽比 |
直徑600气压罐 | 0.6 | ∮600×1900 |
直徑600气压罐 | 1.0 | ∮600×1900 |
直徑600气压罐 | 1.6 | ∮600×1900 |
直徑800气压罐 | 0.6 | ∮800×2400 |
直徑800气压罐 | 1.0 | ∮800×2400 |
直徑800气压罐 | 1.6 | ∮800×2400 |
直徑1000气压罐 | 0.6 | ∮1000×2480 |
直徑1000气压罐 | 1.0 | ∮1000×2480 |
直徑1000气压罐 | 1.6 | ∮1000×2480 |
直徑1200气压罐 | 0.6 | ∮1200×2670 |
直徑1200气压罐 | 1.0 | ∮1200×2670 |
直徑1200气压罐 | 1.6 | ∮1200×2670 |
直徑1400气压罐 | 0.6 | ∮1400×3005 |
直徑1400气压罐 | 1.0 | ∮1400×3005 |
直徑1400气压罐 | 1.6 | ∮1400×3005 |
直徑1600气压罐 | 0.6 | ∮1600×3450 |
直徑1600气压罐 | 1.0 | ∮1600×3450 |
直徑1600气压罐 | 1.6 | ∮1600×3450 |
直徑2000气压罐 | 0.6 | ∮2000×3650 |
直徑2000气压罐 | 1.0 | ∮2000×3650 |
直徑2000气压罐 | 1.6 | ∮2000×3650 |
3、立式气压罐选型主要参数
直徑mm | 压力mpa | 直徑×高宽比 |
∮600 | 0.6 | ∮600×1900 |
∮600 | 1.0 | ∮600×1900 |
∮600 | 1.6 | ∮600×1900 |
∮800 | 0.6 | ∮800×2400 |
∮800 | 1.0 | ∮800×2400 |
∮800 | 1.6 | ∮800×2400 |
∮1000 | 0.6 | ∮1000×2480 |
∮1000 | 1.0 | ∮1000×2480 |
∮1000 | 1.6 | ∮1000×2480 |
∮1200 | 0.6 | ∮1200×2670 |
∮1200 | 1.0 | ∮1200×2670 |
∮1200 | 1.6 | ∮1200×2670 |
∮1400 | 0.6 | ∮1400×3005 |
∮1400 | 1.0 | ∮1400×3005 |
∮1400 | 1.6 | ∮1400×3005 |
∮1600 | 0.6 | ∮1600×3450 |
∮1600 | 1.0 | ∮1600×3450 |
∮1600 | 1.6 | ∮1600×3450 |
∮2000 | 0.6 | ∮2000×3650 |
∮2000 | 1.0 | ∮2000×3650 |
∮2000 | 1.6 | ∮2000×3650 |
