一、水泵真空引水装置的原理

真空引水装置如图所示5—1所显示，是根据进水口路先把水吸进密闭式水箱中，水泵从水箱中吸湿，使水箱中造成一定的真空值，在这里真空值的功效下，水从进蓄水池经进水口路进到水泵真空引水装置。

用水泵真空引水装置注水时，最先开启截止阀3、4、5，从布氏漏斗6向水箱2中注水至水箱进水口路外缘平齐后，关掉截止阀3和4，就可以运行水泵。水泵运行后，开启截止阀3，水箱中水位线降低，平齐后，关掉截止阀3和4，就可以运行水泵。水泵运行后，开启截止阀3上端产生一定的真空值，进蓄水池中的水沿水箱进水口路持续进到水箱全过程。

真空引水装置工作中电路原理图：

二、水泵真空引水装置图片及水泵真空引水装置框架图

1、水泵真空引水装置图片

真空引水装置

2、真空引水装置框架图及真空引水箱框架图

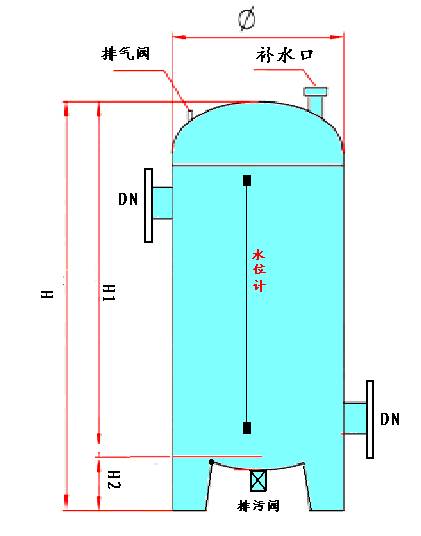

（1）真空引水想框架图

水泵真空引水装置结构图

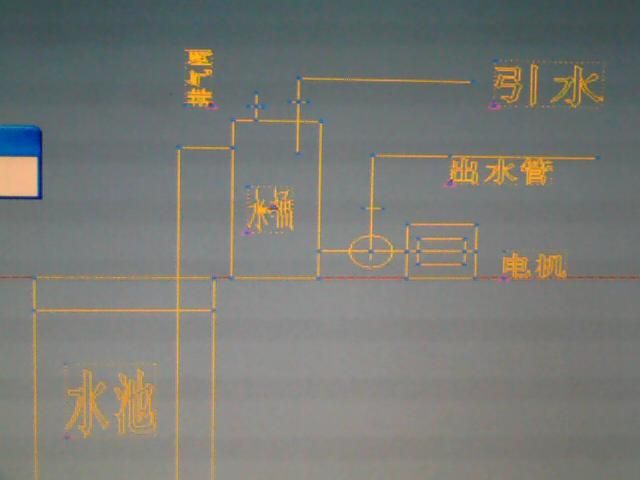

（2）真空引水装置框架图

真空引水装置结构图

三、水泵真空引水装置的设计方案

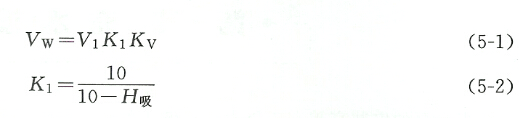

真空引水水箱容量Vw的测算式为

式中Vw一一水箱的容量，m。；

V，——水箱进水口路在进蓄水池zui低水位线之上的容量，m3；

Kv—一容量指数，随机器设备及安裝标准而定，一般取1.3上下；

Kl一一吸程转变指数；

H吸一一进蓄水池zui低水位线至水箱进水口路出入口内缘的安全距离，m。

水箱一一般为圆柱形，其高宽比一般为直徑的2倍。水箱用薄厚不小于3～5毫米的厚钢板焊个。水箱应挨近水泵，底端应略低水泵中心线，以降低水泵吸湿管道的长短，并提升水箱的合理容量。真空水箱注水的优势是水泵常常处在注水情况，可随时随地运行，水箱制做简易，项目投资少；缺陷是阻力有所增加。规格低于200mm的立式离心泵均可选用。

假如感觉配备真空引水装置较为不便能够挑选各种自吸水泵商品,并且还能够挑选在自吸水泵基本上任意一体配套设施真空装置的真空輔助自吸水泵。

假如想采用柴油发动机驱动器的水泵而又想具备真空自吸式工作能力提议采用柴油发动机自吸水泵更加适合。
