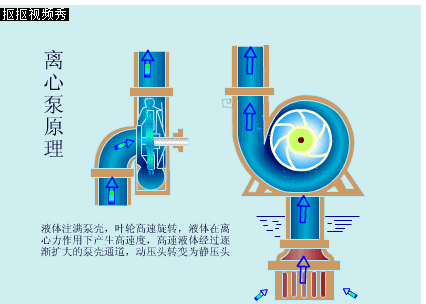

离心泵的原理及工作中电路原理图
离心泵的原理,离心泵的工作中电路原理图
在掌握离心泵的原理以前,最先观查那样一个状况,如图所示6-2所显示,取一个烧杯,
里边装一杯水,用一个木棍旋转搅拌,水便以较高的速率在杯旋转。这时候,杯里的河面中
间水位线凹进,烧杯边沿水位线升高,即四周河面与正中间河面相距的高宽比为H。这是由于水在转动时造成了向心力,恰好是这一向心力的功效,将烧杯中的水抛到四周。因为杯壁的阻止,水只有沿杯壁升高,在这儿将机械能变化为负压能,搅拌的速率越快,则河面升高越高,日值越大。选用同样的基本原理,若将器皿密闭式,器皿装上叶片,如图所示6-3所显示,当叶片旋转时,一样会发生器皿正中间工作压力降低、四周工作压力升高的状况。若在器皿迈缘和器皿中间各装一个自来水管,则水由中间自来水管吸进,由边沿的自来水管压出来,接连不断地吸人和压出来,恰好是选用这一原理,便拥有今日普遍应用的离心泵。
离心泵一般由泵体、叶轮、轴、卡套接头、排出来管、压出来室及吸人管道等构成,如图所示6-4所显示。叶片等同于木棍,泵体等同于纯净水桶,人力资源则为电机的电力工程所替代。
实际离心泵的原理以下:
离心泵在运行前,泵壳和全部吸人管道都填满液体。当离心泵运行后,泵轴推动叶轮一起高速运转健身运动,驱使事先填满在叶片间的液体转动,在向心力的功效下,液体自叶轮中心向颈静脉轴向健身运动。液体在流过叶轮的健身运动全过程中得到了动能,负压能提高,水流量扩大。当液体离去叶轮进到泵体后,因为壳内过流道慢慢扩张而降速,一部分机械能转换为负压能,zui后沿径向流人排出来管道。因此 蜗形泵体不但是汇聚由叶轮排出液体的构件,并且是一个转能设备。当液体自叶轮中心甩向颈静脉的另外,叶轮中心产生底压区。在贮液槽液位与叶轮中心压力差的功效下,液体被吸入叶轮中心。借助叶轮的持续转动,液体便接连不断地吸进去和排出来,这就是离心泵的原理。
离心泵的工作中电路原理图以下:
离心泵在运行时,假如泵体内沒有被运输的液体或漏人了气体,因为空气的密度比液体相对密度小得多,叶轮转动后造成的向心力小,叶轮中心区不能产生吸人贮液槽体液体的底压,就不可以将液体吸进泵内。这时候,尽管叶轮旋转,却不可以运输液体,这说明离心泵无自吸式工作能力,这类状况称之为“气缚"。为清除“气缚"状况,一般在离心泵运行前应灌泵,使泵内和吸人管路内填满液体。对功率大的的泵,为了更好地降低摩擦阻力损害,常没装底阔、不灌泵,只是选用机械泵吸脂汽体随后运行,或是改成自吸式式离心泵。
离心泵的原理及离心泵的工作中电路原理图技术性文章内容由上海市盛纳水泵厂原創大家還是技术专业的不锈钢水泵生产厂家,没经容许切勿随便转截。
