离心泵型号全集
离心泵型号,离心水泵全集
一、各种离心泵型号简述
离心泵型号类型多种多样依据每个工作状况规定能够分成许多种类的离心水泵商品,zui常见的离心水泵商品归属于清水离心泵系列产品,清水离心泵能够分成单级离心泵和多级泵二种离心泵型号,依照构造上区别可分成立式离心泵和卧式离心泵两大类,该2款离心泵型号商品关键用以日常生活供电、工业化用水只需是相近与冷水的液态都能够运输。单级离心泵主要特点总流量从小到大范畴较为普遍,多级泵特性是水泵扬程较高弥补了单级离心泵水泵扬程达到不上应用工作状况的规定。
运输的液态如果有腐蚀比如偏碱液态各种离心泵型号就得选用不锈钢板离心水泵系列产品,假如运输的液态是归属于酸碱性物质得采用氟塑料离心泵商品。
运输的液态里边带有颗粒物残渣就的采用污水泵产品,各种各样污水泵严苛实际意义上而言实际上也是归属于离心水泵产品,由于只需是选用离心叶轮来把液态送出去的泵全是归属于离心水泵产品。
二、下边为大伙儿共享zui常见几类离心泵型号全集供查看:

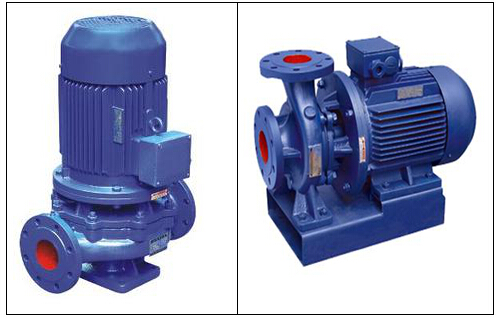

- ISG立柱式单极离心泵型号、ISW立式单极离心泵型号全集
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
更多性能参数可以查看立式离心泵产品
2、GDL立式多级泵泵型号大全
GDL多级泵泵体采用铸铁材质外套采用不锈钢材质制作外观精美,主要适应于消防或者高层楼宇供水之用。
型号 | 流量m3/h | 扬程m | 吸程m | 电机功率kw |
25GDL2-12×3 |
2 | 36 | 7.5 | 1.1 |
25GDL2-12×4 | 48 | 1.1 | ||
25GDL2-12×5 | 60 | 1.5 | ||
25GDL2-12×6 | 72 | 1.5 | ||
25GDL2-12×7 | 84 | 2.2 | ||
25GDL2-12×8 | 96 | 2.2 | ||
25GDL2-12×9 | 108 | 2.2 | ||
25GDL2-12×10 | 120 | 3 | ||
25GDL2-12×11 | 132 | 3 | ||
25GDL2-12×12 | 144 | 3 | ||
25GDL4-11×3 | 4
| 33 | 1.1 | |
25GDL4-11×4 | 44 | 1.5 | ||
25GDL4-11×5 | 55 | 2.2 | ||
25GDL4-11×6 | 66 | 2.2 | ||
25GDL4-11×7 | 77 | 3 | ||
25GDL4-11×8 | 88 | 3 | ||
25GDL4-11×9 | 99 | 3 | ||
25GDL4-11×10 | 110 | 4 | ||
25GDL4-11×11 | 121 | 4 | ||
25GDL4-11×12 | 132 | 4 | ||
25GDL4-11×13 | 143 | 4 | ||
40GDL6-12×3 |
6 | 36 | 1.5 | |
40GDL6-12×4 | 48 | 2.2 | ||
40GDL6-12×5 | 60 | 2.2 | ||
40GDL6-12×6 | 72 | 3 | ||
40GDL6-12×7 | 84 | 3 | ||
40GDL6-12×8 | 96 | 4 | ||
40GDL6-12×9 | 108 | 4 | ||
40GDL6-12×10 | 120 | 4 | ||
40GDL6-12×11 | 132 | 5.5 | ||
40GDL6-12×12 | 144 | 5.5 | ||
50GDL12-15×2 |
12 | 30 | 7
| 2.2 |
50GDL12-15×3 | 45 | 3 | ||
50GDL12-15×4 | 60 | 4 | ||
50GDL12-15×5 | 75 | 5.5 | ||
50GDL12-15×6 | 90 | 5.5 | ||
50GDL12-15×7 | 105 | 7.5 | ||
50GDL12-15×8 | 120 | 75 | ||
50GDL12-15×9 | 135 | 11 | ||
50GDL12-15×10 | 150 | 11 | ||
50GDL18-15×3 | 18
| 45 | 4 | |
50GDL18-15×4 | 60 | 5.5 | ||
50GDL18-15×5 | 75 | 7.5 | ||
50GDL18-15×6 | 90 | 7.5 | ||
50GDL18-15×7 | 105 | 11 | ||
50GDL18-15×8 | 120 | 11 | ||
50GDL18-15×9 | 135 | 15 | ||
50GDL18-15×10 | 150 | 15 | ||
65GDL24-12×2 |
24 | 24 | 6
| 3 |
65GDL24-12×3 | 36 | 4 | ||
65GDL24-12×4 | 48 | 5.5 | ||
65GDL24-12×5 | 60 | 7.5 | ||
65GDL24-12×6 | 72 | 7.5 | ||
6S5GDL24-12×7 | 84 | 11 | ||
65GDL24-12×8 | 96 | 11 | ||
65GDL24-12×9 | 108 | 15 | ||
65GDL24-12×10 | 120 | 15 | ||
80GDL36-12×2 |
36 | 24 |
5.5 | 4 |
80GDL36-12×3 | 36 | 5.5 | ||
80GDL36-12×4 | 48 | 7.5 | ||
80GDL36-12×5 | 60 | 11 | ||
80GDL36-12×6 | 72 | 11 | ||
80GDL36-12×7 | 84 | 15 | ||
80GDL36-12×8 | 96 | 15 | ||
80GDL36-12×9 | 108 | 18.5 | ||
80GDL36-12×10 | 120 | 18.5 | ||
80GDL54-14×2 | 54
| 28 | 5
| 7.5 |
80GDL54-14×3 | 42 | 11 | ||
80GDL54-14×4 | 56 | 15 | ||
80GDL54-14×5 | 70 | 18.5 | ||
80GDL54-14×6 | 84 | 18.5 | ||
80GDL54-14×7 | 98 | 22 | ||
100GDL72-14×2 |
72 | 28 |
4.5 | 11 |
100GDL72-14×3 | 42 | 15 | ||
100GDL72-14×4 | 56 | 18.5 | ||
100GDL72-14×5 | 70 | 22 | ||
100GDL72-14×6 | 84 | 30 | ||
100GDL72-14×7 | 98 | 30 |

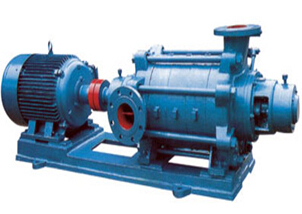

3、卧式多级离心泵型号大全
卧式多级离心泵属于zui早的多级离心泵产品,该系列卧式多级离心泵解决了立式多级泵没有吸力的问题,采用卧式结构的多级离心泵型号吸水管道在安装底阀罐引水的前提下自吸高度可以达到2-3米左右。
D型卧式多级离心泵型号 | 级数 | 流量Q | 扬程 | 转速 | 电机 | |
|
| m3/h | L/S |
|
|
|
D-50型 | 2 | 18 | 5 | 19 | 2900 | 2.2 |
| 3 | 18 | 5 | 28.5 | 2900 | 3 |
| 4 | 18 | 5 | 38 | 2900 | 4 |
| 5 | 18 | 5 | 47.5 | 2900 | 5.5 |
| 6 | 18 | 5 | 57 | 2900 | 5.5 |
| 7 | 18 | 5 | 66.5 | 2900 | 7.5 |
| 8 | 18 | 5 | 76 | 2900 | 7.5 |
| 9 | 18 | 5 | 85.5 | 2900 | 7.5 |
| 10 | 18 | 5 | 95 | 2900 | 11 |
| 11 | 18 | 5 | 104.5 | 2900 | 11 |
| 12 | 18 | 5 | 114 | 2900 | 11 |
D-80型 | 2 | 32.4 | 9 | 22.7 | 2900 | 3 |
| 3 | 32.4 | 9 | 34.05 | 2900 | 5.5 |
| 4 | 32.4 | 9 | 45.4 | 2900 | 7.5 |
| 5 | 32.4 | 9 | 56.75 | 2900 | 7.5 |
| 6 | 32.4 | 9 | 68.1 | 2900 | 11 |
| 7 | 32.4 | 9 | 79.45 | 2900 | 15 |
| 8 | 32.4 | 9 | 90.8 | 2900 | 15 |
| 9 | 32.4 | 9 | 102.15 | 2900 | 15 |
| 10 | 32.4 | 9 | 113.5 | 2900 | 18.5 |
| 11 | 32.4 | 9 | 124.85 | 2900 | 18.5 |
| 12 | 32.4 | 9 | 136.2 | 2900 | 18.5 |
D-100型 | 2 | 54 | 15 | 35.4 | 2900 | 11 |
| 3 | 54 | 15 | 52.8 | 2900 | 15 |
| 4 | 54 | 15 | 70.4 | 2900 | 18.5 |
| 5 | 54 | 15 | 88 | 2900 | 22 |
| 6 | 54 | 15 | 105.6 | 2900 | 30 |
| 7 | 54 | 15 | 123.2 | 2900 | 37 |
| 8 | 54 | 15 | 140.8 | 2900 | 37 |
| 9 | 54 | 15 | 158.4 | 2900 | 45 |
| 10 | 54 | 15 | 176 | 2900 | 45 |
| 11 | 54 | 15 | 193.6 | 2900 | 55 |
| 12 | 54 | 15 | 211.2 | 2900 | 55 |
D-125型 | 2 | 108 | 30 | 40 | 2900 | 22 |
| 3 | 108 | 30 | 60 | 2900 | 30 |
| 4 | 108 | 30 | 80 | 2900 | 37 |
| 5 | 108 | 30 | 100 | 2900 | 45 |
| 6 | 108 | 30 | 120 | 2900 | 55 |
| 7 | 108 | 30 | 140 | 2900 | 55 |
| 8 | 108 | 30 | 160 | 2900 | 75 |
| 9 | 108 | 30 | 180 | 2900 | 75 |
| 10 | 108 | 30 | 200 | 2900 | 90 |
| 11 | 108 | 30 | 220 | 2900 | 90 |
| 12 | 108 | 30 | 240 | 2900 | 110 |
D-150型 | 2 | 162 | 45 | 54.6 | 2900 | 37 |
| 3 | 162 | 45 | 81.9 | 2900 | 55 |
| 4 | 162 | 45 | 109.2 | 2900 | 75 |
| 5 | 162 | 45 | 136.5 | 2900 | 90 |
| 6 | 162 | 45 | 163.8 | 2900 | 110 |
| 7 | 162 | 45 | 191.1 | 2900 | 132 |
| 8 | 162 | 45 | 218.4 | 2900 | 160 |
| 9 | 162 | 45 | 245.7 | 2900 | 160 |

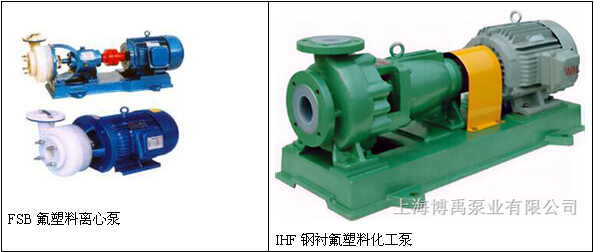

4、氟塑料
氟塑料离心泵型号分为全氟塑料材质制作而成的氟塑料离心泵和钢衬氟塑料材质的氟塑料化工泵产品,2种泵的区别是FSB氟塑料离心泵输送介质温度不能过高,而IH氟塑料化工泵耐温强度更高一点。
(1)FSB氟塑料
规格 型号 | 流量m3/h | 扬 程 m | 入 口 mm | 出 口 mm | 配用 功率 kw | 转 速 r/min | 气蚀 余量 m | 效 率 % |
25FSB-10 | 1.5 | 10 | 25 | 20 | 1.5 | 2900 | 4.5 | 29 |
25FSB-18 | 3.6 | 18 | 25 | 20 | 1.5 | 2900 | 4.5 | 27 |
40FSB-15 | 5 | 15 | 40 | 32 | 1.5 | 2900 | 4.5 | 51 |
40FSB-20 | 10 | 20 | 40 | 32 | 3 | 2900 | 4 | 47 |
40FSB-30 | 10 | 30 | 40 | 32 | 3 | 2900 | 4 | 55 |
40FSB-40 | 10 | 40 | 40 | 32 | 5.5 | 2900 | 4.5 | 35 |
40FSB-50 | 10 | 50 | 40 | 32 | 7.5 | 2900 | 4.5 | 33 |
50FSB-20 | 20 | 20 | 50 | 40 | 3 | 2900 | 3 | 55 |
50FSB-25 | 15 | 25 | 50 | 40 | 4 | 2900 | 4 | 64.5 |
50FSB-30 | 15 | 30 | 50 | 40 | 4 | 2900 | 4 | 70 |
50FSB-40 | 15 | 40 | 50 | 40 | 5.5 | 2900 | 4.5 | 39 |
50FSB-50 | 15 | 50 | 50 | 40 | 7.5 | 2900 | 4.5 | 38 |
65FSB-32 | 29 | 32 | 65 | 50 | 5.5 | 2900 | 3.5 | 45 |
65FSB-40 | 29 | 40 | 65 | 50 | 11 | 2900 | 4 | 53 |
80FSB-20 | 50 | 20 | 80 | 65 | 5.5 | 2900 | 4 | 72 |
80FSB-30 | 50 | 30 | 80 | 65 | 7.5 | 2900 | 4 | 64 |
80FSB-34 | 50 | 34 | 80 | 50 | 11 | 2900 | 4 | 65 |
80FSB-40 | 50 | 40 | 80 | 50 | 11 | 2900 | 4.5 | 67 |
80FSB-50 | 50 | 50 | 80 | 50 | 15 | 2900 | 4.5 | 65 |
100FSB-15 | 80 | 15 | 100 | 65 | 11 | 2900 | 4.5 | 72 |
100FSB-30 | 100 | 30 | 100 | 80 | 15 | 2900 | 4 | 74 |
100FSB-40 | 100 | 40 | 100 | 80 | 22 | 2900 | 4 | 74 |
100FSB-50 | 100 | 50 | 100 | 80 | 30 | 2900 | 4.5 | 72 |
125FSB-12 | 90 | 12 | 125 | 80 | 7.5 | 1450 | 4.5 | 73 |
125FSB-40 | 150 | 40 | 125 | 80 | 37 | 2900 | 4 | 78 |
(2)IHF钢衬氟塑料
型号 | 进口 | 出口 | 电机功率 | 流量 | 扬程 | 转速 | 效率 | 汽蚀余量 |
IHF32-25-125 | 32 | 25 | 1.5 | 5 | 20 | 2900 | 44 | 2.3 |
IHF32-25-12 | 32 | 25 | 1.1 | 4.5 | 16 | 2900 | 41 | 2.3 |
IHF32-25-160 | 32 | 25 | 2.2 | 5 | 32 | 2900 | 40 | 2.3 |
IHF32-25-160A | 32 | 25 | 1.5 | 4.2 | 28 | 2900 | 35 | 2.3 |
IHF40-32-125 | 40 | 32 | 2.2 | 7.5 | 20 | 2900 | 45 | 2.5 |
IHF40-32-12 | 40 | 32 | 1.5 | 6 | 16 | 2900 | 42 | 2.5 |
IHF40-32-160 | 40 | 32 | 2.2 | 7.5 | 32 | 2900 | 40 | 2.5 |
IHF40-32-160A | 40 | 32 | 1.5 | 6.8 | 28 | 2900 | 38 | 2.5 |
IHF50-32-125 | 50 | 32 | 2.2 | 12.5 | 20 | 2900 | 54 | 3 |
IHF50-32-12 | 50 | 32 | 1.5 | 11 | 16 | 2900 | 52 | 3 |
IHF50-32-160 | 50 | 32 | 4 | 12.5 | 32 | 2900 | 48 | 3 |
IHF50-32-160A | 50 | 32 | 3 | 11.7 | 28 | 2900 | 47 | 3 |
IHF50-32-200 | 50 | 32 | 7.5 | 12.5 | 50 | 2900 | 42 | 3 |
IHF50-32-200A | 50 | 32 | 5.5 | 11.7 | 44 | 2900 | 40 | 3 |
IHF50-32-250 | 50 | 32 | 11 | 12.5 | 80 | 2900 | 35 | 3 |
IHF50-32-250A | 50 | 32 | 7.5 | 11.7 | 70 | 2900 | 34 | 3 |
IHF65-50-125 | 65 | 50 | 3 | 25 | 20 | 2900 | 64 | 3.5 |
IHF65-50-12 | 65 | 50 | 2.2 | 22.3 | 16 | 2900 | 62 | 3.5 |
IHF65-50-160 | 65 | 50 | 5.5 | 25 | 32 | 2900 | 59 | 3.5 |
IHF65-50-160A | 65 | 50 | 4 | 23.4 | 28 | 2900 | 58 | 3.5 |
IHF65-40-200 | 65 | 40 | 11 | 25 | 50 | 2900 | 54 | 3.5 |
IHF65-40-200A | 65 | 40 | 7.5 | 23.4 | 44 | 2900 | 53 | 3.5 |
IHF65-40-250 | 65 | 40 | 18.5 | 25 | 80 | 2900 | 50 | 3.5 |
IHF65-40-250A | 65 | 40 | 15 | 23.3 | 70 | 2900 | 48 | 3.5 |
IHF80-65-125 | 80 | 65 | 5.5 | 50 | 20 | 2900 | 69 | 4.0 |
IHF80-65-12 | 80 | 65 | 4 | 45 | 16 | 2900 | 68 | 4.0 |
IHF80-65-160 | 80 | 65 | 11 | 50 | 32 | 2900 | 68 | 4.0 |
IHF80-65-160A | 80 | 65 | 7.5 | 47 | 28 | 2900 | 67 | 4.0 |
IHF80-50-200 | 80 | 50 | 15 | 50 | 50 | 2900 | 64 | 4.0 |
IHF80-50-200A | 80 | 50 | 11 | 47 | 44 | 2900 | 63 | 4.0 |
IHF80-50-250 | 80 | 50 | 30 | 50 | 80 | 2900 | 50 | 4.0 |
IHF80-50-250A | 80 | 50 | 22 | 45 | 70 | 2900 | 50 | 4.0 |
IHF100-80-125 | 100 | 80 | 11 | 100 | 20 | 2900 | 75 | 5.0 |
IHF100-80-12 | 100 | 80 | 7.5 | 89 | 16 | 2900 | 73 | 5.0 |
IHF100-80-160 | 100 | 80 | 15 | 100 | 32 | 2900 | 74 | 5.0 |
IHF100-80-160A | 100 | 80 | 11 | 93.5 | 28 | 2900 | 73 | 5.0 |
IHF100-65-200 | 100 | 65 | 30 | 100 | 50 | 2900 | 72 | 5.0 |
IHF100-65-200A | 100 | 65 | 22 | 93.5 | 44 | 2900 | 71 | 5.0 |
IHF100-65-250 | 100 | 65 | 37 | 100 | 80 | 2900 | 69 | 4.0 |
IHF100-65-250A | 100 | 65 | 30 | 93.5 | 70 | 2900 | 68 | 4.5 |
IHF1258-80-160 | 125 | 80 | 30 | 160 | 32 | 2900 | 70 | 5.0 |
IHF125-100-200 | 125 | 100 | 55 | 200 | 50s | 2900 | 65 | 5.0 |
常用的离心泵产品基本上就是以上几种,如果还想了解更多离心泵产品的信息可以到左上角产品搜索栏目搜索:离心泵一词查看。
